Höhe 12M18 mit Koffer

Hallo,

ich bin meiner meiner Planung jetzt bei der Gesamthöhe des Fahrzeuges angekommen. Um verlässliche Werte zu bekommen würden mich folgende Abmessungen bei euch interessieren:

- Gesamt Höhe Fahrzeug (Oberkante Koffer ohne Solar/Dachluke)
- Außenhöhe Koffer (ohne Solar / Dachluke)
- Höhe Zwischenrahmen
- Reifengröße

Grüße,
Markus

Hallo!
3500 mm
Höhe Zwischenrahmen 160 mm incl Querträger (eingearbeitet). Darauf 19 er Siebdruck 30 Styrodur und 19 er Siebdruck
Stehhöhe innen 2000 mm
Wandstärke 80 mm (Brucha Pannele Nähe Wien Kühlhausbau versch. Stärken möglich. Easy verarbeitbar (klebbar) und LEICHT!!)
Noch orig. 14.5 R 20

viel Spass Harald

Hallo Marcus
Hab gerade nachgemessen.
Außenhöhe Fm2 2,08 m ohne Solar. Innenhöhe 1,94 (Boden entfernt)
Höhe Hilfsrahmen ca. 1,25m
Reifengröße ca. 1.05 m
Fahrzeughöhe gesamt ca. 3.40 m alles gemessen ohne Solar und Dachluke.
Mein Fahrzeug ist 3,48 m hoch mit allem
Gruß Norbert

Hallo Harald,

danke für deine Antwort! D.h. Oberkante Rahmen mit 14,5er Reifen liegt dann bei 1192mm, richtig?

Hast du Ausschnitte für die Reifen (Radkästen) in der Kabine? Würden mit dem Zwischenrahmen auch noch größere Reifen (14er) passen oder müsste der Rahmen dann höher sein?

Grüße,
Markus

P.S.: Wie groß ist deine Kabine und was wiegt sie (weil du leicht schreibst...)?

Hallo Norbert,

auch dir danke für die Info! Sind die 14,5er Reifen, oder? Wie hoch ist dein Zwischenrahmen?

Grüße,
Markus

Hi

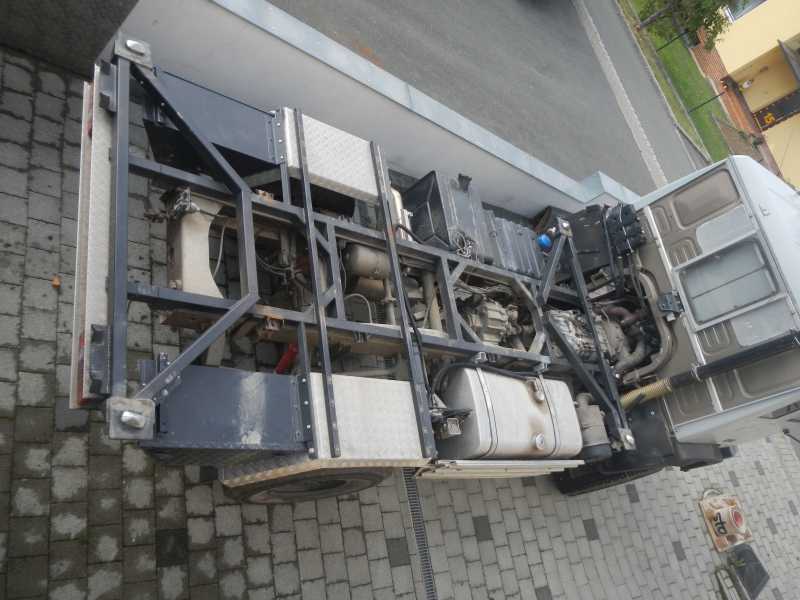

Sind 14,5 er Reifen und mein Zwischenrahmen ist aus Vierkantrohr 80/60/5 normaler Schlosserstahl.
Insgesamt 160 mm hoch.
Norbert

Hallo Norbert,

dank dir! D.h. der normale Rahmen liegt dann bei dir ca. bei 1,09m?!

Grüße,
Markus

Hallo und Ergänzung!
Kabinenlänge 610 cm Radstandsverlängerung 1 m
Kabinenhöhe 216 cm
Reifenfreiheit 24 cm

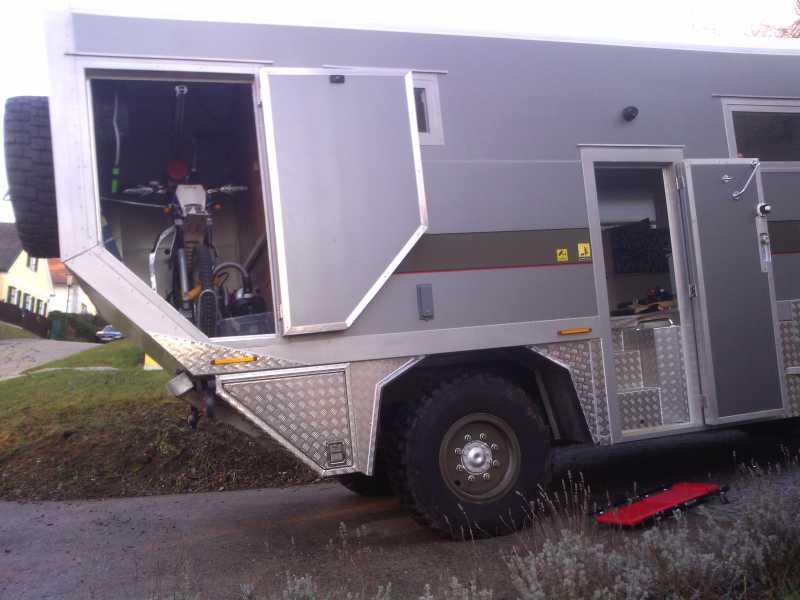

Gewicht mit 2 mal 500 l Tanks leer, Trialmotorrad mit elektrischer Winde in der Garage, 600 L Wassertanks im Rahmen leer, 2200 A AGM Batterien, 4 Marine Solarzellen 600 WP, Ikea Küche, Glasdusche, Swimming pool Solarwasserwärmer am Dach, Luftkessel im Rahmen, Batterien im Führerhaus, Baumabweiser, Reserverad hinten drauf zum runterkurbeln etc
8320 kg

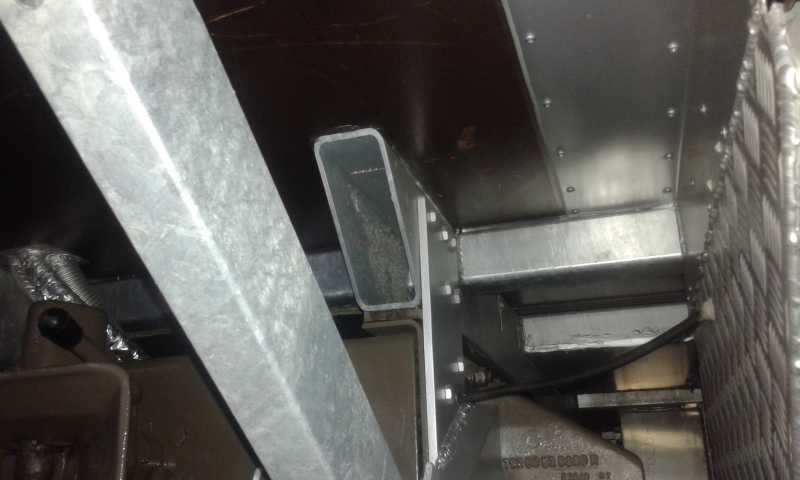

Rahmen lt Vorgabe aus Stahl für Fahrzeugbau verzinkt

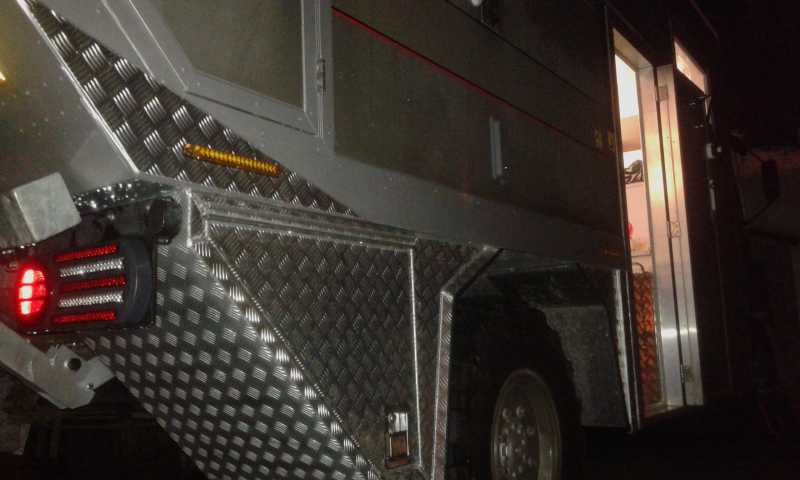

Bruchapannele incl 1,5 mm verzinkte Eckbleche ca 8 bis 900 kg. 3500 Nironieten. Paneele am Rahmen mit 1500 Stk angenäht.. Ecken geklebt und genietet.
Messen geht ungenau da Boden bombiert und außerdem steht der Wagen schräg..
Sorry lg Harald

Hallo Harald wo hast du die ragstandsverlängerung machen lassen?

Hallo!
Die Antwort auf deine Frage werde ich dir per PN zukommen lassen.

Leisekurz abhandeln werde ich es jetzt trotzdem hier im Forum. Für alle Zukünftigen : Hoffe, es gehört zum Thema.

Es gibt 2! Möglichkeiten: Eine wäre...

meine ersten Schritte vor einem Jahr waren NATÜRLICH allererst zu MAN Österreich WIEN.
Nach dem Hochsicherheitsprozedere stellte man (2! Mann!) mir klar, dass ich EIN Jahr Wartefrist habe, MAN ausserdem ja eigentlich nicht zuständig sei und überhaupt...Vom Zivilgutachten Bremsberechnungen, Notlenkkraftberechnung u v m ganz zu schweigen und vor der Türe stehen NEUE GÜNSTIGE Geländegängige..
Man wisse auch günstige Ziviltechniker mit 1000 Euronen Stundenlohnherzinfarkt

Die 2.:
Du suchst dir eine Fa in der STMK, dies macht...

UND MEINE:
Ich suchte mir alles selbst... Vom Sachverständigen, wissende LKW Werkstatt, bis hin zum Helferlein , der die Typisierung einfädelt...
dass du dazwischen für alles verantwortlich bist und nur Dinge tun darfst, die du tun darfst (Schweisserzeugnis, manted, Steyr Aufbaurichtlinien, TÜV Vorgaben uuuu)

Kleines Beispiel für Masochisten?:

Bin auf Anhieb durchgekommen.
Da man aber was finden musste weil man musste, war es dann die LED SEITENBELEUCHTUNGEN (sowas spaciges ham ma no nie gesehen) und ein Unterfahrschutz den man mir aufbrummte!
Trotz Gesetzestext: Nicht für Feuerwehr und eindeutig 4 WDs...
für die SeitenLEDs von der Winklerbude hatte ich eine 30 seitige Zertifizierung..

Hat nix gnützt... hab einen hochklappbaren Unterfahrschutz gemacht

Deine Wahl...

RESÜMEE: Ich hab nicht eingesehen, dass ich in einem 12 Tonner einen kleineren Wohnraum haben sollte, als in meine Tupperschüsseln UND HABS NICHT BEREUT
Lass dir also den Abend nicht versauern...TU ES!
LG Harald

Was vergessen:
Die ersten unteren 30 cm des Baumabweisers musste ich mit schlauchähnlichem Plastik umwickeln, DAMIT SICH KEINER DIE BIRNE ANHAUT!

KEIN WITZ!
Harald

Hallo Harald!
Die Geschichte von MAN Wien ist wirklich gut. Man fragt sich nur, was die mal bei richtigen Problemen für Lösungsansätze vorschlagen.
Ich hatte auch überlegt, wegen sowas mal beim Tüv anzurufen und das Gespräch aufzunehmen.
