Rahmen für Durchstieg im Fahrerhaus

Hi Chris

den Balg wollte ich anfangs auch von Aussen aufstecken...
Als ich Ihn dann aber in den Händen hatte habe ich meine Meinung geändert.

Wenn Du von aussen aufsteckst musst Du Ihn am Fahrzeug, oder zumindest auf Deinen Blech Konstrukten, mit sich selber verkleben um rundum Dicht zu sein. Das heisst Du kannst Ihn nicht entfernen ohne Ihn zu zerstören.

Wenn Du von innen auffädelst, kannst Dir auch mal einen auf Halde produzieren und sehr einfach wechseln...

Übrigens: Das Profil hält auf nem 1.5-2mm Blech aufgesteckt wie die S**.

Gruss aus der Schweiz
Fritzli74

Hallo zusammen,

ich habe bezüglich des Gummibalg-Profils bei Verschränkungspassagen ernste Bedenken :

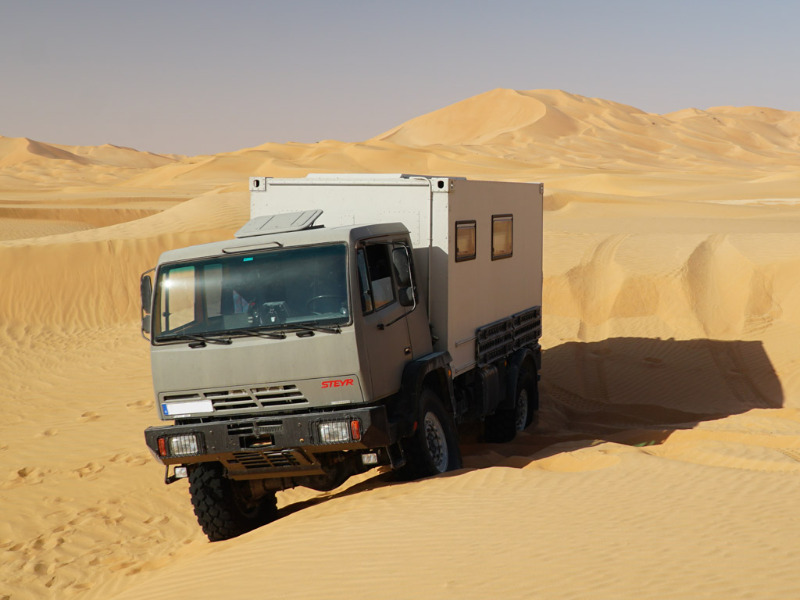

Das ist noch eine relativ harmlose Verschränkung und der Koffer ist nur federgelagert aber der seitliche Versatz beträgt schon 25cm.
Da muss es doch das Balgprofil an den oberen Ecken zerreißen - oder täusche ich mich da?

Viele Grüße
Robert

.

Guten Abend.

Fritzli74 schrieb: Als ich Ihn dann aber in den Händen hatte habe ich meine Meinung geändert.

Ich finde es aktuelle die schönere Lösung den Balg von Aussen aufzustecken. Aber ich hatte ihn auch noch nicht in der Hand. Vielleicht ändere ich dann auch noch meine Meinung.
Bei meinem angedachten Konzept könnte ich auch noch später die Rahmen tauschen, falls ich wechseln möchte von von Aussen aufstecken auf von Innen aufstecken.

Wegen der Verschränkung habe ich es mal ausgerechnet, und da sollte ich noch Luft haben bevor es den Balg zerreißt oder ihn vom Rahmen zieht.

Viele Grüße,
Chris

Hi Chris
Ich habe einen federgelerten Shelter.
1 Z - Profilrahmen in der gewünschten Größe anfertigen und an die Fahrerhaus Rückwand kleben. (Wie im Bild bei vorigem Schreiber bereits das Fenster mit Aluplatte verschlossen). Kedergummi zur Abdichtung aufstecken.
Dann 2 Vierkantrahmen, einer davon mus in das z-Profil schlupfen und den Dichtkeder etwas zusammendrücken. Ich habe keine Schrauben dafür verwendet sondern Kofferraumdeckel Spanngummi.
Der 2. Rahmen wird am Shelter festgeklebt und verschraubt. Der ganze Durchstieg ist bei mir ein verschweißter Schlauch aus LKW-Plane ( der Abstand Shelter/Fahrerhaus beträgt ca 20 cm und der Schlauch ist 60 cm lang wegen der Verschränkung) der ziemlich genau um die Vierkantrahmen passen muss.
Das hat mich nicht mal 100 € gekostet.
Bilder kann ich leider aus der Arbeit nicht einstellen.
viele Grüße Norbert
