Solarplanung - ein oder zwei Systeme

Hallo,
ich plane gerade meine Solaranlage. Ich habe dafür vorgesehen 6 Solarmodule. Nun stellt sich die Frage was besser wäre:

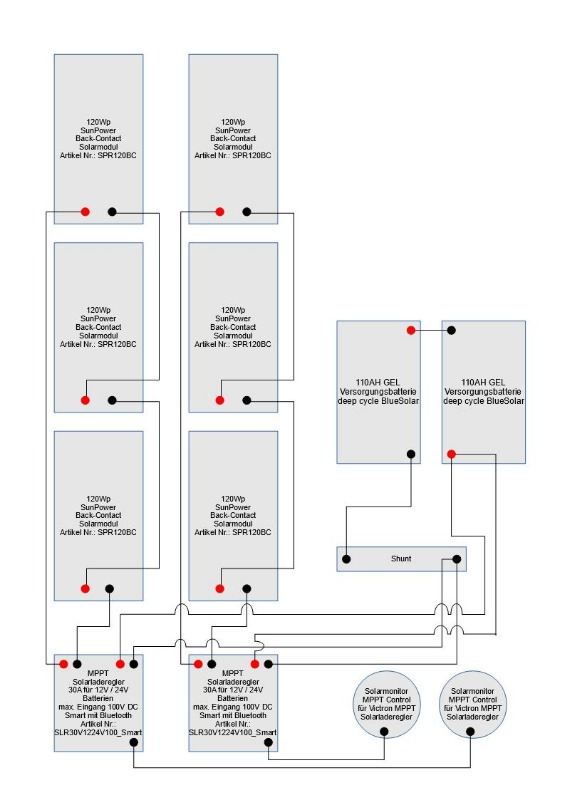

Je 3 Solarmodule mit je einen Solarregler und Monitor und diese parallel an die Versorgungsbatterien.

oder

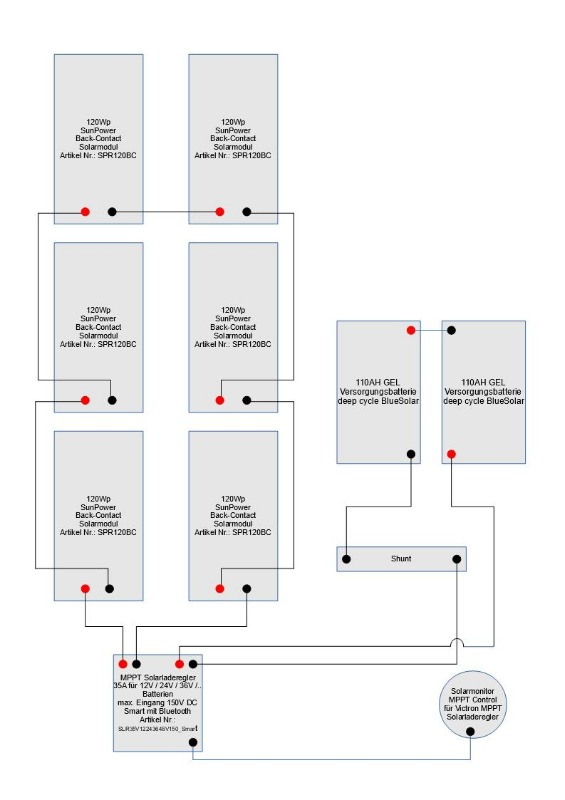

Alle 6 Solarmodule an einen Solarregler mit einen Monitor und diesen an die Versorgungsbatterien.

Als Anhang mal beides aufgezeichnet. Vielleicht jemand die richtige Lösung mit Begründung? Oder Verbesserungsvorschläge?

Bye Sascha

Linke Anlage kann Probleme mit der Gesamteingangsspannung am Solarregler geben, da alle Panels in Reihe geschaltet.
Rechte Anlage könnte gehen, auch mit 2x Solarregler. Könnte deswegen, weil die Spannungen der Panels nicht bekannt. Die Leistung der Panels ist für diese Betrachtung nebensächlich. Wichtiger ist die max-Spannung und -Stromstärke.
Im Übrigen spricht nichts gegen die Verwendung von 2x Solarregler

Hallo, Solarpanels haben 21,6V. Da habe ich drauf geachtet das die nicht die Regler zerstören. Bei sechs in Reihe habe ich den regler mit 150V genommen und bei drei in Reihe habe ich zwei Stück a 100V genommen.

Linke Anlage, alles in Reihe: bei Abschattung eines Paneels sinkt die Leistung der ganzen Anlage?

Batteriekapazität erscheint mir etwas niedrig, 220AH ergibt entnehmbare 150 bis 160Ah entnehmbaren Saft ...

Da würde ich höher gehen und noch eine Batterie dranhängen, 330Ah nominell ca. 220 entnehmbar ...

Der rechnerische Wirkungsgrad eines Paneels verringert sich in der Praxis gewaltig, abhängig von Temperatur (Hitze), Kühlung (Hinterlüftung), Sonnenstand sprich Neigung des Paneels, Sonnenstunden, Abschattung, Verschmutzung, etc....
Da hilft eine vernünftige Batteriekapazität als auch ein B2B (A2B) Lader der während der Fahrt lädt ...

Monitor: wieso 2 MPPT Monitore?
Der Batterie Monitor von Victron überwacht die Batterie, hängt am Shunt, zeigt alles, brauchst keine 2 MPPT Monitore, nur einen Batterie Monitor ...

LG; Andreas

Ich sehe nur 110 Ah

KlausU schrieb: Ich sehe nur 110 Ah

Stimmt. So wie auf der Zeichnung angeschlossen ...

So oder so etwas gering ...

Eigentlich ging es mir hier nur um die Solaranlage. Ich denke ich entscheide mich für zwei Regler. Die Monitore nehme ich um zu schauen was an der Panels so los ist
Wahrscheinlich werde ich die klappbar machen und dann kann man schön nach den Monitoren ausrichten. Zwei Solarpakete sind dann auch Ausfallsicherer.


Die Batterien habe ich für die nächsten fünf Jahre gewählt. Das 110 Ah zu wenig ist ist mir bewußt. Die ersten Jahre fahre ich nur Kurztripps. Nach den fünf Jahren wenn's dann richtig losgeht sollten schon 600 Ah rein kommen.

Starter und Versorgerbatterien sind durch ein Relais verbunden. So wird automatisch das zweite Paket geladen wenn das eine voll ist, in beide Richtungen.

Heizung und Kochfeld läuft über Diesel. Und Feststoffofen.

Ich schaue mal was der Lieferant dazu schreibt und werde es Posten.

Bye Sascha

SSS schrieb: Eigentlich ging es mir hier nur um die Solaranlage. Ich denke ich entscheide mich für zwei Regler. Die Monitore nehme ich um zu schauen was an der Panels so los ist

Dann passt das, sind ca. 65 Volt und bei wenig Sonne oder leichtem Schatten geht die Spannung auf ca. 50-60% runter und es bleiben immer noch 32-38 Volt.
#Andreas: Gute Solarpanels haben Bypass-Dioden und bei Teilverschattung reduzieren diese nicht mehr soviel wie es früher immer war. Aus diesem Grunde ist eine Reihenschaltung immer angebracht, damit der Solarregler im optimalen Bereich arbeitet.

SSS schrieb: Wahrscheinlich werde ich die klappbar machen und dann kann man schön nach den Monitoren ausrichten. Zwei Solarpakete sind dann auch Ausfallsicherer.

Wahrscheinlich wirst du deine Solarpanels selten ausrichten, denn es ist schon mühsehlig immer aufs Dach zu steigen und nach dem Sonnenstand auszurichten.

SSS schrieb: Die Batterien habe ich für die nächsten fünf Jahre gewählt. Das 110 Ah zu wenig ist ist mir bewußt. Die ersten Jahre fahre ich nur Kurztripps. Nach den fünf Jahren wenn's dann richtig losgeht sollten schon 600 Ah rein kommen.
Starter und Versorgerbatterien sind durch ein Relais verbunden. So wird automatisch das zweite Paket geladen wenn das eine voll ist, in beide Richtungen.

Ein normales (Hochstrom-) Relais würde ich nicht empfehlen, denn durch das Starten könntest du dir Probleme mit unterschiedlichen Spannungen ins System holen, z.B. mit kurzzeitigen hohen Ausgleichströmen. Und das mit dem automatischen Laden wenn eine voll ist kommt das nächste Paket dran, funktioniert nicht. Besser ein B2B oder auch A2B

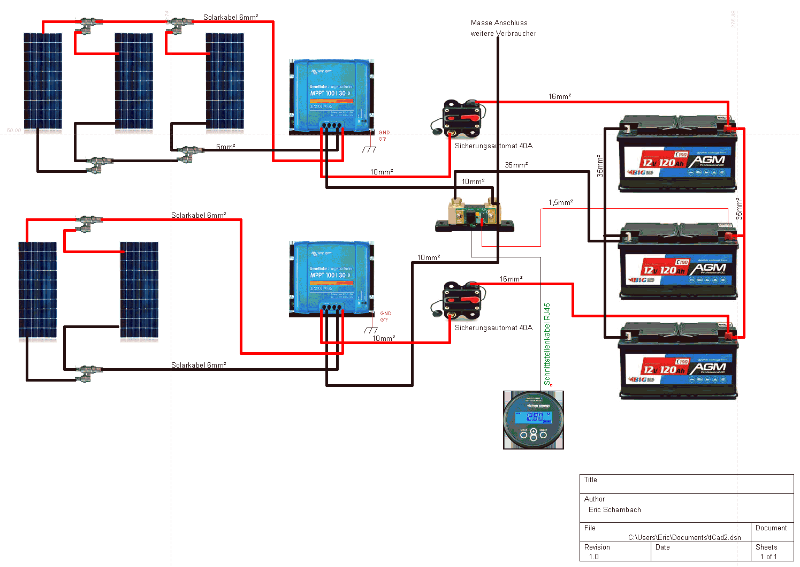

Wir werden demnächst 750 Watt auf dem Dach befestigen.
3x 150 Watt
2x 150 Watt
Jeweils an 2 Regler.
Folgende Vorteile sehen wir hier für uns.
Nicht so dicke Kabel da wir ja alles aufgeteilt haben & Ausfallsicherheit bei 2 Regler.
Von der 12 Volt Aufbaubatterie geht es später auch an die 24Volt Batterie zurück.
Hier haben wir uns schon ein Orion 12/24V mit 5A geholt.

Hallo,

zur Beurteilung deiner Anlage kann ich erstmal nichts sagen, da die Angaben zu den Solarpanels (Zellenanzahl, Spannungen Vm + Voc und Stromstärke Isc) fehlen. Außerdem kann ich auf dem Foto den Reglertyp (PWM oder MPPT) nicht erkennen. Je nach Reglertyp brauchst du andere Konfigurationen. Siehe auch meine obigen Beiträge in diesem Fred.
Auf alle Fälle sind die Komponenten von Victron gut.
Grüße

Hier noch ein paar Werte von unserer geplanten Anlage:
Solarzelle:
Modultyp PV-150-SP-88 /
88 Rückseitig kontaktierte SunPower Wafer
Leistung (Pmax) 150 W
Leerlaufspannung (VOC) 57,1 V
max. Arbeitsspannung (VMPP) 48,4 V
Kurzschlussstrom (ISC) 3,29 A
max. Arbeitsstrom 3,10 A
max. Systemspannung DC 1000 V
Abmessungen 1445 x 550 x 35 mm

2x MPPT Solarregler / MPPT 100/30 jeweils mit Bluetooth
Die Victron Regler sind auch mit der Victron Anzeige jeweils per BT verbunden.

super, das passt. Dann noch die App aufs Handy und alles ist optimal
