Spuurstangenhebel abgestürzt - wie reparieren ?

Hi Jo,

Das schadebild is gut zu sehen in vorgehende Beitrag steyrforum.de/index.php/8-antrieb/7379-s...ieren?start=20#31822

Die grosse flansch Passung von der Spurstanghebel in der Achsschenkel sowie die Passstift in Achsschenkel haben deutlich Luft. Zusammen gedruckt kan man alles locker um mehr als 1 mm bewegen wurde ich sagen. Am schlimmsten war es an der passtift. Da ist je Seite das loch deutlich unrund geworden, und steht der stift ohne klemmung. Der grosse Passung ist meine Meinung nach dadurch beschadigt weil es sich bewegen konnte. Kräfte sindso eingetroffen auf die drei bolzen, und haben das Gewinde herausgezogen. Letztendlich ist beim einparken am treffen, mit maximal Ausschlag der rader alles runtergekommen.

-R

UPDATE !

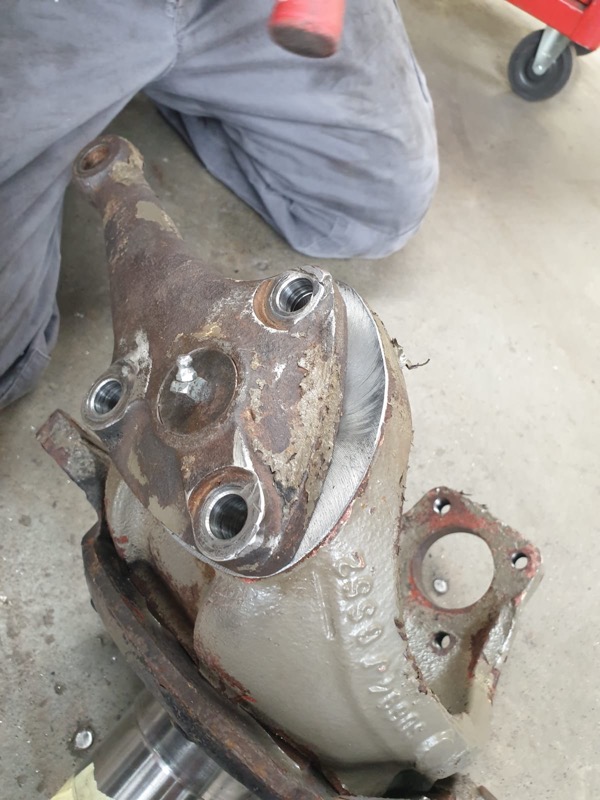

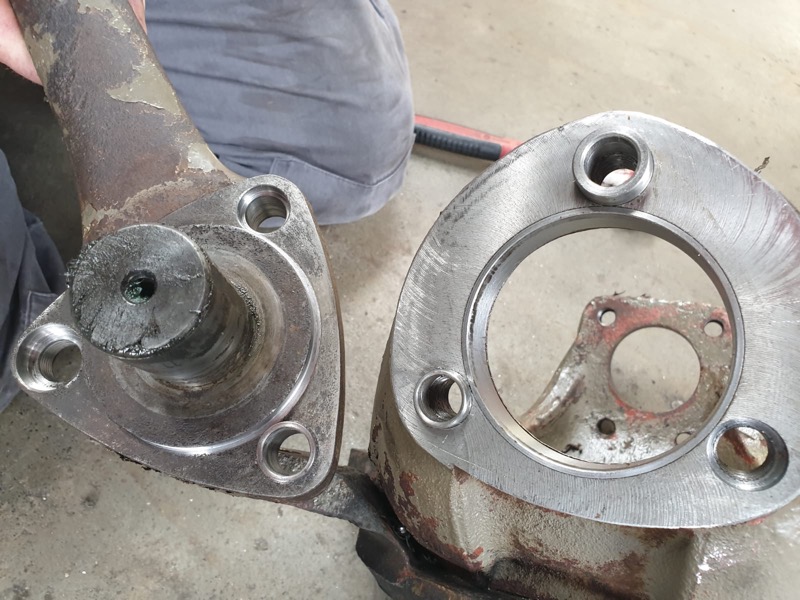

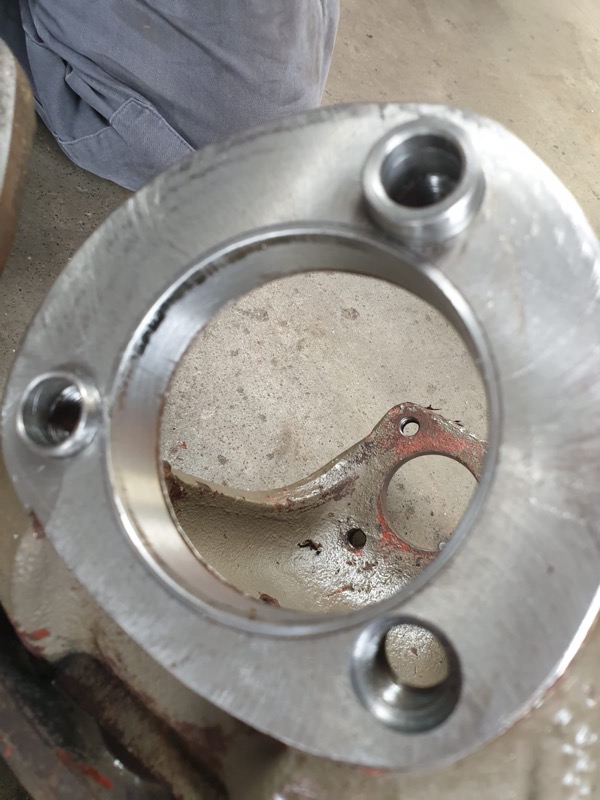

Alles ist wieder frisch und passgenau zurück von der Dreher.





Jetzt fehlt mir aber noch ein Axial lager aus der Unterseite der Achsschenkel. Im ELDOS finde ich nur pos 6 AXIALKEGELROLLENLAGE R und pos 7 AXIALKEGELROLLENLAGE R (zwei unterschiedliche Steyr nummer) und KEIN BILD / NO GRAPHIC

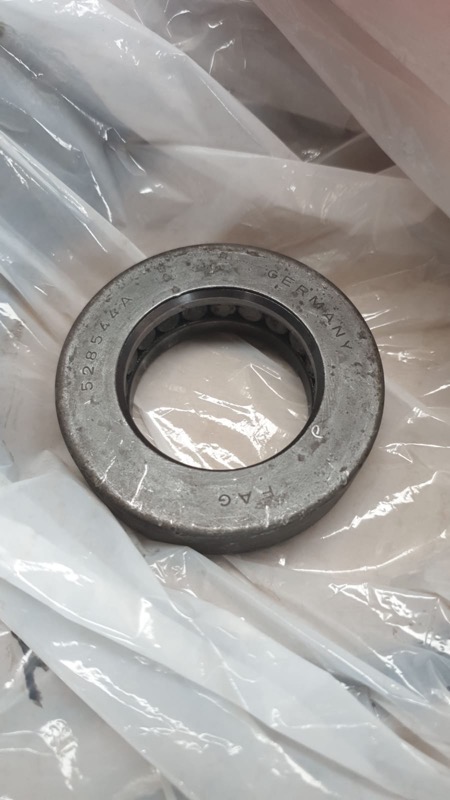

Mit das nummer auf das lager FAG 528544A finden wir hier local nichts. anruffen bei Maschinenbau usw "Zu alt", "kennen wir nicht", usw. Hat jemand vielleicht ein SKF nummer ?

Frag mal bei SKF an und gib ihnen die FAG Nummer. Normalerweise wissen die welches Lager es ist!

Aigner kann dir das besorgen.
Nicht verwandt...

gibts bei Indutec

Hallo Ruud,
hab dir eine Pm geschickt.
gruß
Wolfgang

Hallo Wolfgang,

Ein forum PN ? Bitte nutze sie direct rdhrkns(at)mail.com

-R

Aigner kann schnell bezorgen ! Das Rollenager ist ein MAN kunden geschutztes teil und deswegen nicht uber die normale handler zu bekommen.

Offroad Polen ist doch noch im visier ab nachste woche Freitag -fingers crossed-

Es handelt sich bei diesem Lager um ein sogenanntes Zeichnungslager, heißt Steyr hat FAG eine Zeichnung gegeben und FAG hat nach Zeichnung gefertigt somit ist nur Steyr ( MAN) berechtigt diese Lager zu ordern.
Die MAN Nummer ist 06.328190015 und Indutec kann dieses Lager auch liefern.

Habe erst vor 2 Wochen 360€ für 2 Lager bezahlen müssen.

Gruß Wolfgang

In der Regel laufen diese Bindungen nach 5 oder 10 Jahren aus.
Ich kenne das von Land Rover und einigen deutschen Herstellern auch.
Ich würde einfach mal bei FAG anrufen

Hatte ich im Vorfeld gemacht,angeblich wird dieses Lager nicht mehr produziert und es gab auch keine Alternative die unserer Tonnage entspricht.

Wie schon von Wolfgang beschrieben werden die lager nur durch MAN verhandelt. Indutec so wie Aigner lassen die von MAN zukommen wie ich verstanden hab über mein Telefonat mit beiden.

Ich hab nog ein lead in Rumänien wo das lager vielleicht nachgebaut wird. Sobald ich mehr Informationen hab wurde ich die selbstverständlich teilen hier.

-R
