Fensterabdeckungen

Hallo Zusammen
Ich möchte für die Fenster am Shelter gerne Abdeckungen bauen.
Meine Fenster habe ich mit einem Z-Profil etwas versenkt eingebaut, dass jetzt ein Deckel aus Alu Blech bündig darüber das Fenster gegen Einbruch, Verkratzen und zusätzlich im geöffneten Zustand Schatten spenden würde.
Auf der Abenteuer-Allrad habe ich es gesehen , konnte es aber nur von außen anschauen.
Aufgestellt wurden die Deckel mit kleinen Dämpfern und von innen zugezogen mit einem dünnen Stahlseil.
Hat jemand eine Ahnung wie die Verriegelung des Deckels und auch wieder das Entriegeln funktioniert.
Bilder wären gut. Oder bei einem Treffen eine Besichtigung.
LG Norbert

Hallo Norbert,

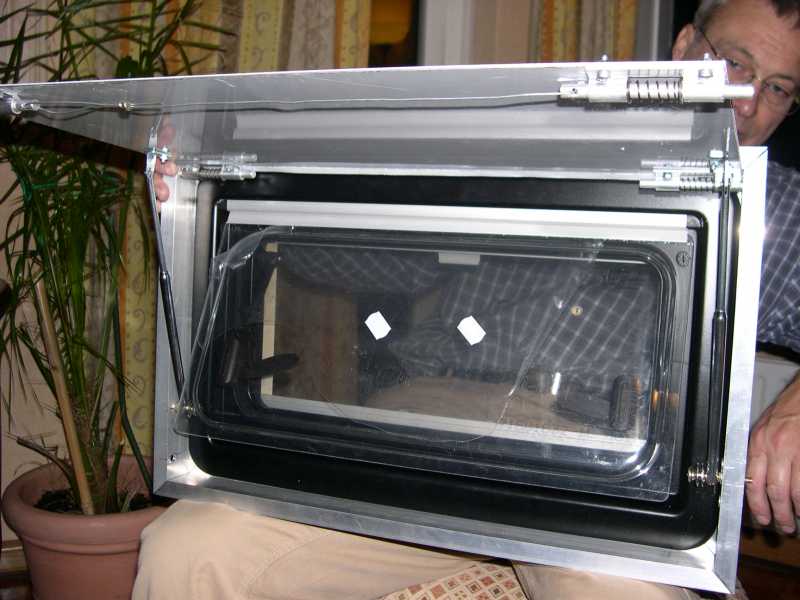

schau mal ob Du mit dem Bild in der Anlage etwas anfangen kannst.
Gruß
Gerd

Hallo Norbert,

Burkhard und Sabine ( www.pistenkuh.de/1/startseite/ ) haben eine gute Lösung,vielleicht sind Ideen für Dich dabei.

Lorenz

Hallo
Vielen Dank für die Antworten und das Bild.
Hab aber noch Fragen.
Wie schließt man die Deckel von innen ohne um das Fenster herumlangen zu müssen und wie rasten sie dann ein ( ohne Druck von außen). Ist vielleicht ein Dämpfer auf Druck und einer auf Zug eingebaut?
Wie kommt man, bei geschlossenem Fenster, an das waagerechte Stahlseil um die beiden Bolzen zu entriegeln?
Vielleicht hat jemand eine Idee.
Gruß Norbert

Hallo Norbert,
die beiden Bolzen sind federnd gelagert und mit einem
Stahlseil verbunden. Wenn an dem Stahlseil gezogen wird
bewegen sich die Bolzen aufeinander zu und die Verriegelung
wird gelöst. Um das zu bewerkstelligen muß das Fenster ein
wenig geöffnet werden. Dann greift man durch den geöffneten
Fensterspalt und zieht am Seil. Alternativ kann man auch das
Seil durch die Fensterdichtung nach innen führen. Voraussetzung
ist natürlich, daß durch das verwendete Z-Profil das Fenster
entsprechend weit geöffnet werden kann. Wenn Du weitere Infos
benötigst laß es mich wissen.
Gruß
Gerd

Hallo Norbert,
ich hatte die Hälfte vergessen.
Um die Klappen zu bewegen muß bei dem System immer das Fenster
geöffnet werden.
Die Aufsteller sind modifizierte Klappenaufsteller (Federaufsteller) aus dem
Campingzubehör.
Allerdings sind die für größere Klappen nicht geeignet, da müssen dann welche
mit Gasdruck eingesetzt werden.
Die Idee ist von Burckhard abgekupfert. Allerdings kann ich meine Klappen recht schnell
ohne Werkzeug demontieren.
Ich habe an dem waagerechten Zugseil noch ein weiteres kurzes Seil mit einer Schlaufe
montiert, daß ich durch die untere Fensterdichtung nach innen führe.
Alle Seile sind dünne Stahlseile, sodaß es keine Undichtigkeiten gibt.
Bis auf das Alublech und die Scheiben für das Gegenlager der Federn kann alles beim
Baumarkt beschafft werden (Profile und Federn von Alfers).
Da möglicherweise bei Regen Wasser an den Z-Profilen herunterläuft muß man sich
ein paar Gedanken über die Abdichtung der Durchbrüche machen.
Gruß
Gerd

Hallo Gerd
Vielen Dank
Jetzt ist mir vieles einleuchtender.
Alle Durchbrüche durch das Z-Profil werde ich mit hinten geschlossenen Einzugnieten mit M -Gewinde machen. Wenn es diese nicht geschlossen gibt, dann die Schrauben dementsprechend mit Dichtmasse einschrauben.
Die Deckel fertige in der Arbeit. Auf unserer Wache ist die Flaschnerei.
Nochmals Danke!
Gruß Norbert
