ERLEDIGT: Bezugsquelle für Plastikteil Türschloss gesucht

Guten Morgen,

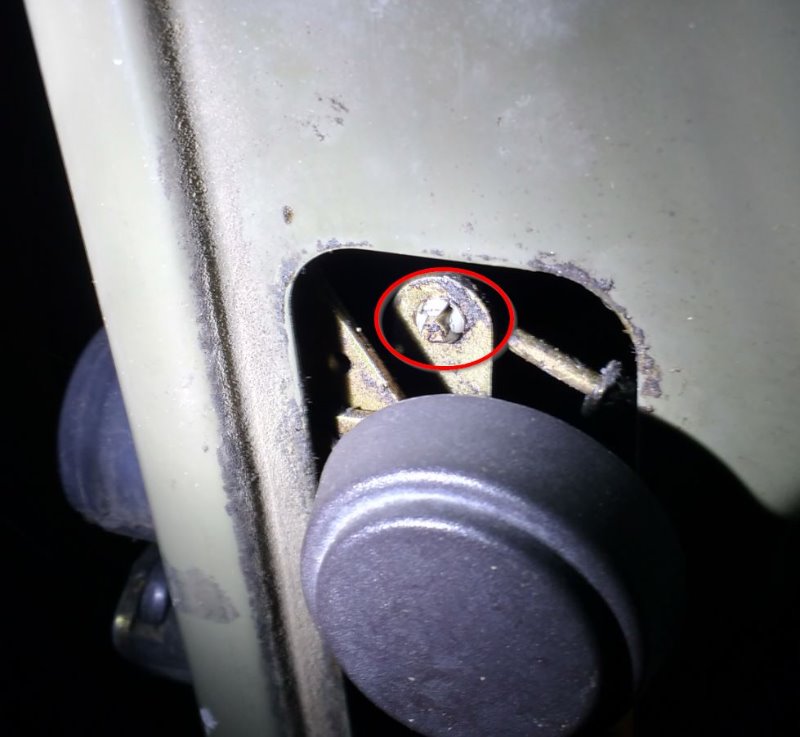

bei meinem 12M18 kann die Beifahrertür nicht von Innen geöffnet werden. Ich hab auch die Ursache gefunden: Die Stange vom Türöffner war nicht eingehakt im Türschloss. Damit das aber hält, fehlt mir das folgende Plastikteil:

Wie heißt das denn eigentlich?
Und wo kann ich sowas herbekommen?

Vielen Dank und viele Grüße,

Chris

Hallo Chris,
die Steyr Ersatzteil-Nr. lautet 115200340050.
Entweder Du gehst mal bei MAN vorbei und läßt Dir das umschlüsseln, oder nimmst mal ein Muster mit und gehst bei VW vorbei, ET-Nr. 171837199 und vergleichst, ob die passen. Die schauen genauso aus, ich habe allerdings keine Maße gefunden.

Viele Grüße
Marc

Hallo zusammen,

nachdem ich zufällig genau das gleiche Problem habe, bin ich natürlich auch an einer funktionierenden Lösung interessiert.
Nach meinen Recherchen hat das VW Teil einen Aussendurchmesser von 6mm bzw. ist es für ein 6mm Loch im Türmechanismus gemacht.
Zum Innendurchmesser habe ich jetzt nichts gefunden, denke aber, dass man das noch am leichtesten anpassen kann.
Da bei mir noch die Verkleidung drauf ist und ich wohl erst die Tage dazu komme, die runterzumachen, wäre es super, wenn jemand, der das gerade sowieso weg hat, nachmessen könnte.
Ich würde mich auch als "Versuchskaninchen" bereiterklären und so ein VW-Teil zu besorgen, da ich hier ohnehin ums Eck einen Händler habe.
Wenn es bei uns aber ein komplett anderes Maß ist, würde ich mir das gerne schenken ...

Dokumentation/ Rückmeldung gäb's natürlich auf jeden Fall hier.

VG

MUeCke

Ich kann es auf dem Foto leider nicht genau erkennen. Kann es sein, dass die Schiebestange am Ende zu einem Haken abgewinkelt ist und dieser Haken einfach mit dem Plastiknupsi gesichert ist.
Dann kann man da doch einfach ein Gewinde draufschneiden und es mit einer Mutter sichern. Oder man steckt eine Blechmutter drauf. Eine Lüsterklemme tut es dann auch. Ein weiteres Ding ist ein sogenannter Stellring. Es sind alles Cent-Artikel.

Servus,

ja, prinzipiell stimmt das schon.
Zum einen ist die aktuelle Konstruktion aber darauf ausgelegt, dass sich die Stange in diesem Clips/ Plastikteil bewegen kann/ soll, zum anderen ist der Überstand nicht so riesig, dass man da viel Platz (z.B. für ein Gewinde) hätte.
Lüsterklemme oder Stellring halte ich da für nicht machbar und wenn das VW Teil passen würde, ist das mit ca. 80ct (im 10er Pack bei ebay) oder etwas mehr einzeln auch nicht wirklich teurer als z.B. ein Stellring.

VG

MUeCke

Hallo MUeCke,

ich bin voraussichtlich morgen Nachmittag wieder an meinem Steyr und wenn ich dran denke werde ich das ausmessen und die Maße posten.

Viele Grüße,

Chris

Hallo an ALLE,

die Dinger haben unterschiedliche Bezeichnungen Clipp, Endstück, ...

kann leider momentan nicht messen.
Zu Messen ist der Lochdurchmesser wo die Dinger hineingeklippst
werden und der Durchmesser des Drates der dort in die Mitte eingeführt werden muß.
Ist der Draht am Ende verjüngt - also unterschiedliche Durchmesser ? ?
Und die Stärke des Blechhebels wo alles drann ist.
Dann kann ich suchen.

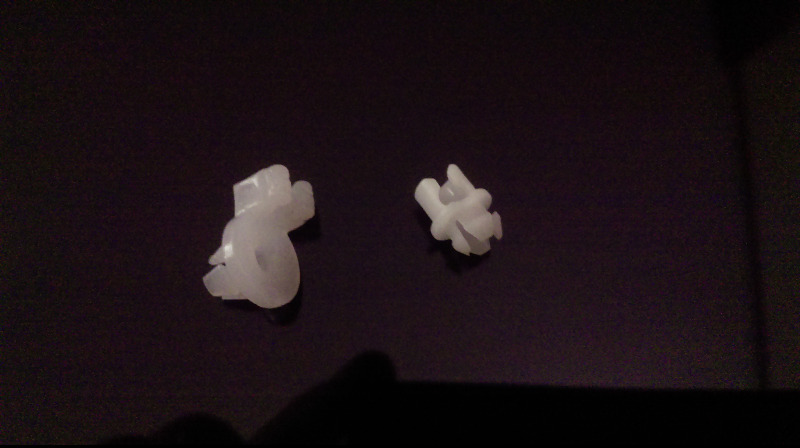

z.B. siehe Foto. Stammen von Skoda / VW vielleicht passen die ja schon

Die Dinger kosten 0,50 bis 1,50 Euro





L.G. Gereon

Hallo an ALLE,

Marc hat mit der Nummer 171 837 199 von VW (0,19 Euro + Steuer) den rechten Clip
auf meinem Foto ausgesucht.
Der linke ist mit der Nummer 6U7 827 338 bei VW zu besorgen.

Der linke hat einen Vorteil das das Gestänge einfach zu entriegeln ist, ohne das
der Clip beim ausklipsen kaputt geht.

Jetzt muß einer nur noch ausprobieren ob es passt, aber scheint so

L.G. Gereon

Hallo,

hab vorhin ds Blech und das Gestänge nachgemessen:

Blech: Dicke: 2mm Innendurchmesser: 4,7mm
Gestänge: Durchmesser: 3mm Länge gebogenes Ende: ca. 7mm

Viele Grüße,
Chris

Hallo,
Die Bestell Nr.: 171 837 199
hat 2mm für die Blechdicke - passt, die Bohrung müßte auch Passen da im offenen -
gespreizten Zustand der Durchmesser 5,7mm beträgt, wenn das in die Bohrung
gedrückt wird sitzt es gut unter Spannung. Das loch zum einklinken des Drahtes
beträgt 3,7mm, also mit gut Spiel damit nix Festgeht.

Die Bestell Nr.: 6U7 827 338
würde von dem Maßen auch passen.
Kommt nun darauf an wieviel Platz im Schloßbereich ist, da dieser doch etwas aufträgt
und ein bisserl mehr Platz benötigt, aber vom Plastic weicher ist und warscheinlich bei
Kälte nicht so spröde ist.

So nun rann an den Plastic

P.S. eine Rückmeldung ist für ALLE interressant

L.G. Gereon

Hallo zusammen,

habe mir heute gerade drei von den kleinen Teilen besorgt. Bar für 0,82€ ...

Von der Art her schaut es perfekt aus - hat man ja schon auf den Bildern gesehen - aber ... in meinen Augen sind die Durchmesser größer als beim Steyr notwendig!

Ich werde schauen, ob ich das bis zum WE mal ausprobiere, würde nur erst einmal zur Zurückhaltung raten, nicht dass ihr jetzt alle losrennt und die Teile kauft (auch wenn das natürlich kein finanzielles Desaster ist).

VG

MUeCke

Hallo zusammen,

so, Update, nachdem ich am Steyr war ...

... es passt leider NICHT!

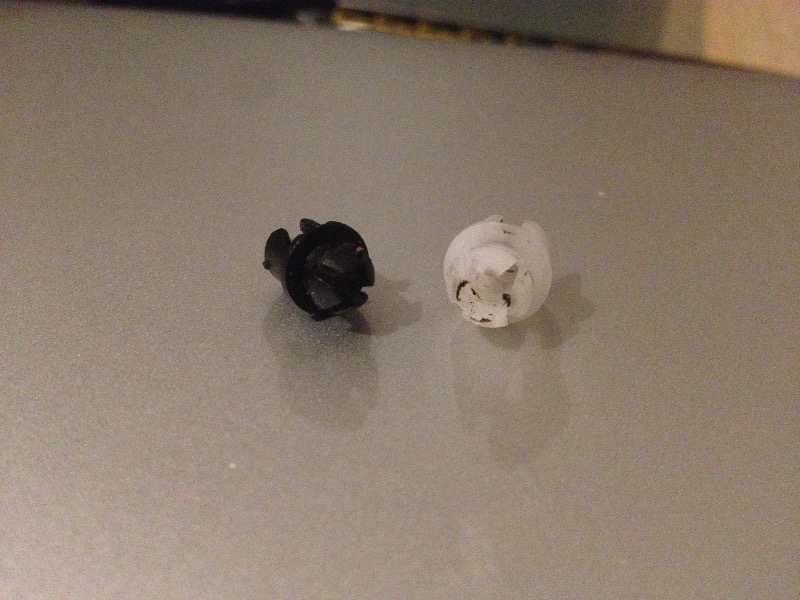

Der VW-Clip ist leider in den relevanten Maßen ca. 1mm zu groß.
Der Steyr Clip hat 4,7mm und auch das Loch für die Stange ist ca. 1mm größer.
Ich habe den Clip so nicht in die Mechanik bekommen und selbst wenn ich jetzt das Loch aufbohren würde, hätte die Stange im Vergleich zur Lösung im Steyr massives Spiel und würde nur durch die Verengung am Clip gehalten.
Aus meiner Sicht so keine dauerhafte Lösung ... Schade!

Eine erste Suche im Netz hat leider nichts wirklich gutes gebracht.

VG

MUeCke
