Ladensystem Stauraum

Hi,

Endlich bin ich dran im Stauraum Ordnung zu schaffen - ein Ladensystem muss her damit ich Zugang zu den unterschiedlichen Boxen habe ohne alle anderen Boxen raus- und wieder reinzuräumen zu müssen.

Massgerechte Planung in Excel. Blau = Griller, rot = Honda i20


Eine willhaben.at - Anzeige lieferte mir 22 Laufmeter einmal bereits als Kabelkanal (!) gebrauchtes Alu Vierkantrohr 40x20 mm um sagenhafte EUR 70,-, Bauhaus Alu Kantprofile und Schrauben.

Die Schräge hinten unten wird für lange Gegenstände genutzt - z.B. Stangen f. die Markise, Tarnnetz, etc.
Oben, auf der Schräge, bin ich noch auf der Suche nach einem geeignetem Material für den Boden ... entweder PE oder Blech?

Die grösste Schwierigkeit: da der Ausschnitt der Klappe kleiner ist als der ganze Stauraum muss immer bedacht darauf genommen werden dass die Boxen auch herausgezogen werden können: ganz oben, ganz unten und auf der Seite. Damit "verliert" man ganz schön viel Stauraum...

Morgen geht's weiter ...




LG, Andreas

Hallo Andreas,
sieht gut aus. Für die Platte würde ich ein 1,5 mm Alu- Riffelblech verwenden.
Für ganz unten gibt es die flachen 7,5 cm Kisten. Die kannst du dort wie eine Schublade verwenden und musst sie nicht rausnehmen.
Wie hast du die Sicherung gegen herausrutschen geplant?

Prima, Andreas und danke fürs teilen.

Ich habe mich als Regalboden für Alubleche (roh) entschieden. Da diese aber doch durch Abrieb recht schmutzen habe ich einen robusten Nadelfilz draufgepappt. Hat zusätzlich den Vorteil der Rutschhemmung. Und abgesaugt ist der auch schnell.

Bei der Bodenbefestigung versuche ich immer eine möglichst große Fläche zu nutzen. Also möglichst keine Punktbelastung.

Beste Grüße,
Robert

Vorne kommt die Little Jumbo 3-stufige Trittleiter zusammengelegt auf 4 Haken flach drauf = Sicherung gegen Herausrutschen der Boxen und des Grills über der Schräge ...

7,5 cm Kisten als Schublade: gute Idee, habe dort auch schon geplant: Wagenheber Unterstellplatten, Drehmomentverstärker, Reifenrep.Satz, etc...

Boden:
sollte doch ein bisserl rutschen da ich sonst den Generator oder auch den Griller nicht mehr rausbekomme, ich dachte sogar an ein einfaches Schienen-Schubsystem mit kleinen Wagerln ...
Alu Riffelblech rutscht nicht so gut ist aber eine Option ...
Bodenbefestigung: Boden ist hartes Plastik, Vierkantrohr steht auf 40x20x2 mm inkl. Winkelunterstützung, ich dachte das reicht ...
LG, Andreas

Hallo Andreas,

schau mal auf YouTub

Regalsystem Einbau in mein Wohnmobil / womoclick.de

und Handwerkerbus mit coaxis®-Fahrzeugeinrichtung

selberbauen ist somit gut möglich. Du warst ja schon auf dem richtigem Weg.

L.G. Gereon

Coaxis Profil kostet der lfm zw. 12 bis 15,- Euronen, dann brauchst Verbinder, Kappen, etc...
Die Breite ist 3,5 cm, ich hab jetzt 2 cm, d.h. gleich mal - bei 3 Stehern - 4,5 cm mehr Platz

Hab ich mir ja auch überlegt, auch andere Alu-Profilsysteme, ist aber einfach Schweineteuer!

Hab dann diese Alu-Vierkantrohre gefunden, 40x20x2 mm, zw. 1750 und 2500 mm lang, 22 Laufmeter um insgesamt 70,-, d.h. der Lfm. um 3,20 Eier ist ein Superpreis!

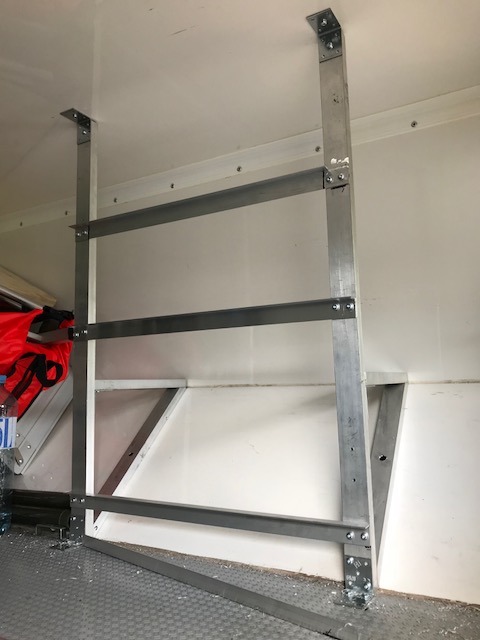

Allein was Du oben auf dem Foto siehst: 4x 87 cm Steher, 6x quer a´ 60 cm, 2x 30 uns 2x 42 cm hab ich fast 10 Meter verbaut (inkl. Schnittreste). ca. 6 Meter Aluvierkant und ca. 4 Meter Alu Winkel....
Mit Coaxis wären das schon mal 130,- Euronen und nicht um einen Deut einfacher ...

Heute nicht dazugekommen, morgen bau ich weiter ..
LG, Andreas

Das coaxis ist zwar nett anzuschauen aber der Malermeister im Video hat bei der ersten Begegnung mit der Rennleitung mit Sicherheit ein wenig Stress bezüglich der Ladungssicherung. Da sind sie bei mir in der Gegend ganz wild drauf weil in der Nähe eine Ausbildungsakademie ist und die Schüler so 2- 3 Mal im Semester zum praktischen Unterricht auf uns losgelassen werden. Da gibts dann auch schon mal bei geprüften Systemen wie Sortimo oder anderen Diskussionen.

Ich hab mein System für die Euro boxen aus OSB platten senkrecht und buchenleisten als laufschienen.funtioniert klasse , kein Alu Abrieb, braucht 15mm Platz zwischen den kisten , übereinander quasi nichts , einfach zu bauen und zu ändern...Materialeinsatz für ca 25 Kisten gefühlt 25€....gesamt, nicht pro Kiste. ..
Nur so mal...Gruß markus

OSB-Platten:
nachdem ich den Stauraum heize (Warmluft zieht nach oben direkt unters Bett ab -> Bettheizung!) als auch eine Tiefkühltruhe im Stauraum stehen habe brauch ich eine gute Durchlüftung - daher keine "Wände" die einen Luftstrom bzw. Luftzirkulation nicht zulassen oder behindern ...

LG Andreas

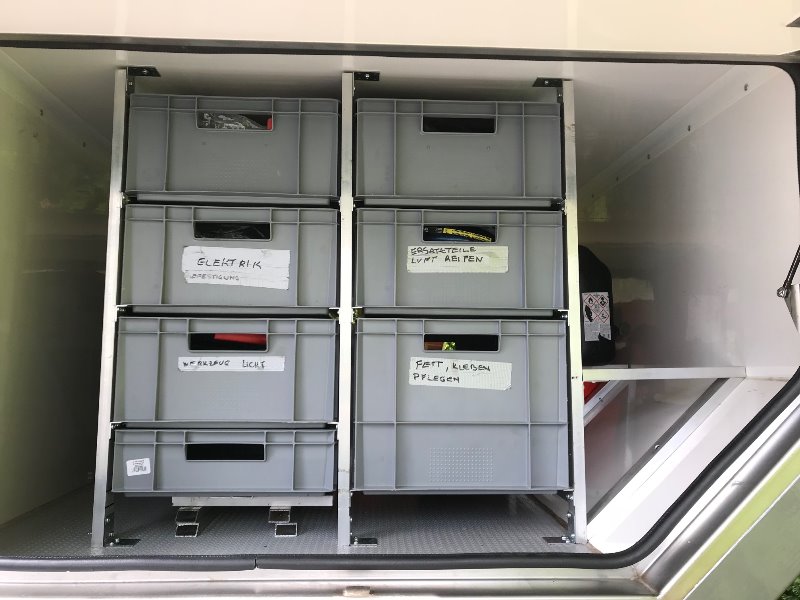

Inzwischen ist ein bisserl was weitergegangen ...
Next: Zwischenboden links, Aufhängung Treppe, div. Befestigungen, etc....

to be continued ...

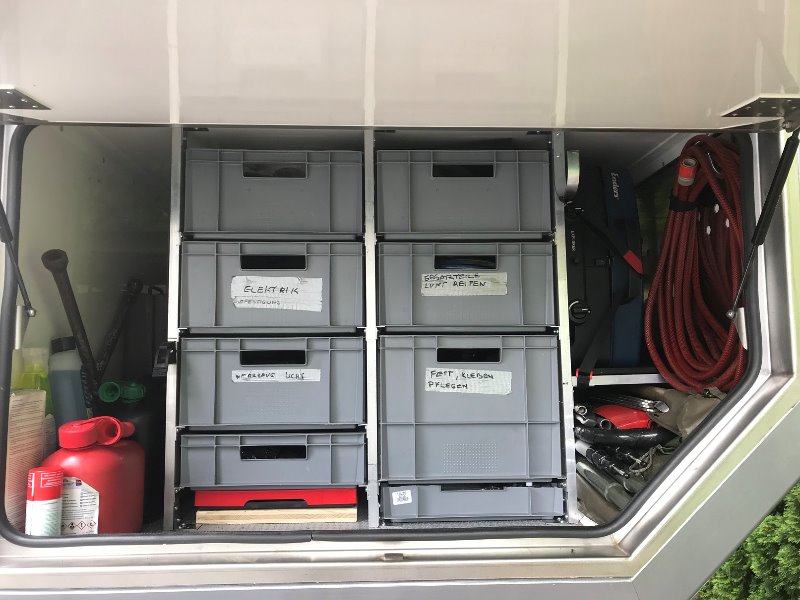

Viel ist nicht weitergegangen, doch ein bisserl ...
links fehlt noch der Zwischenboden ...

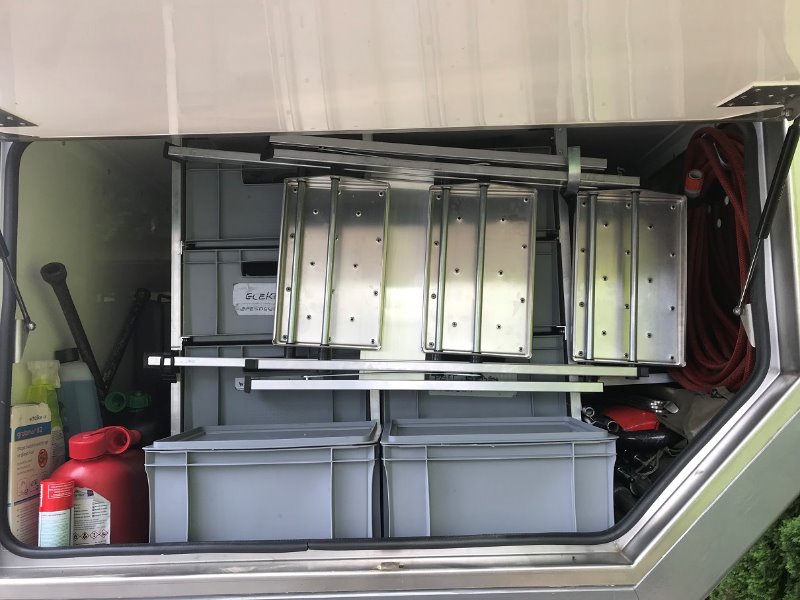

mit den beiden letzten Schnellzugriffskisten und der Hilfsleiter Little Jumbo


Auf der anderenSeite: Schrägenverbau weitergeführt, da hat dann in Zukunft der Klapptisch Platz, an der Wand die Sicherungsbleche der KCT-Fenster

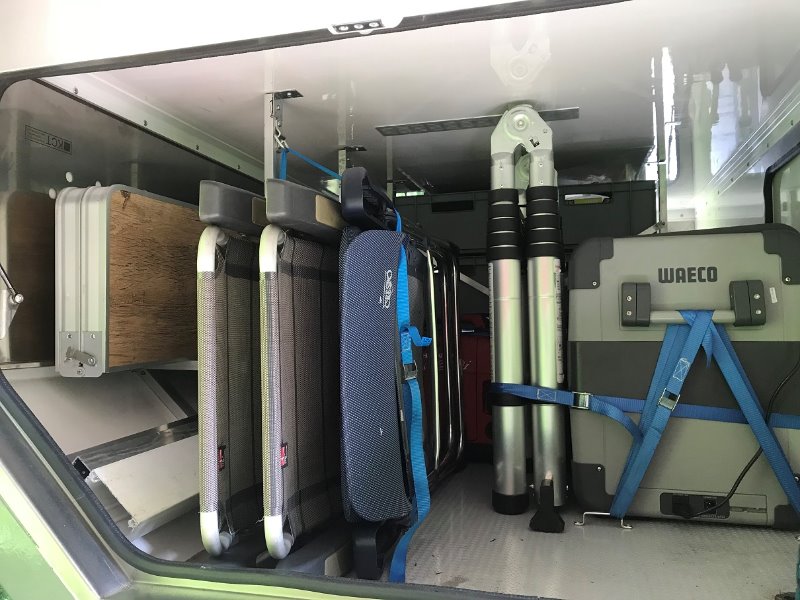

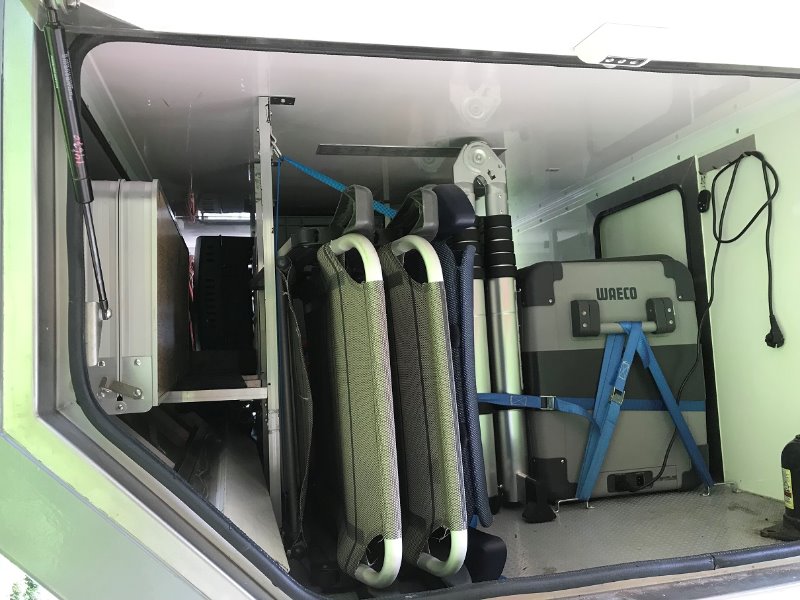

Stuhlbefestigung per Zurrgurt, dahinter hat der Honda EU20i Platz gefunden, neben der Kühltruhe die Teleskop-Aufstellleiter


Hier sieht man noch links bis zum Grill auf die andere Seite, da kommt noch der Sack mit dem Bergematerial hin ...


LG, Andreas

Das Projekt ist dir gut gelungen. Ich hoffe das mein " Keller" auch mal so ordentlich wird.
Da ist neben der Waeco sogar noch Platz für 2-3 Kisten Flüssignahrung im Schnellzugriff geblieben.
Nur die Füllung der roten Klappkiste links unten stell ich mir ein wenig umständlich vor.
