Verlegung Kipphydraulikpumpe Fahrerhaus

Hallo zusammen,

viele von euch haben ja die Pumpe für die Kpphydraulik des Fahrerhauses nach vorne unter das Fahrerhaus verlegt. Da bei mir bereits der Luftfilter verlegt ist und nur noch die Pumpe an der orignal Halterung hängt, möchte ich diese nun auch verlegen um die Luftilterhalterung inkl. Luftfilter zu entfernen.

Soweit ich recherchiert habe, wird für die Montage der Pumpe eine Adapterplatte benötigt um die Pumpe am neuen Einbauplatz zu befestigen da das vorhanden Locmuster am Rahmen nicht passt.
Kann mir eventuell jemand eine Zeichnung der benötigten Adapterplatte zur Verfügung stellen?
Ich kann aktuell leider nicht selber messen, da ich nicht an mein Fahrzeug ran komme
Sollte es auch ohne Adapterpaltte gehen, wäre ich für entsprechende Hinweise bzw. Anleitungen dankbar.

Danke euch schon mal für eure Hilfe!

Hallo Maik,
soweit ich mich erinnere haben eine oder zwei Bohrungen gepasst und ich mußte nur den rest neu bohren, nat. mit Beachtung der Richtlinien zum bohren in Rahmenteilen. Eine Adapterplatte brauchst Du nicht es sei denn du willst keine zusätzlichen Bohrungen in den Rahmen machen. Die Leitungen mit einem Biegegerät anpassen und ablängen. Neue Schneidringe einsetzen. Pumpe neu befüllen und gut.
Gruß
Peter

Hallo Peter,

Danke für die schnelle Antwort.
Das bohren in den Rahmen wollte ich eigentlich vermeiden.
Welche Richtlinie ist denn da zu beachten? Ich dachte bisher das bohren am Rahmen grundsätzlich untersagt ist.

Anpassung der Hydraulikleitung und neue Schneidringverschraubung ist klar. Da habe ich schon das benötigte Material.

Also wenn es wer ohne bohren im Rahmen und statt dessen mit Adapterplatte gelöst hat, wäre ich immer noch an einer kleinen Skizze/Zeichnung interessiert.

Hi Maik,
die Aufbaurichtlinien findest Du im Downloadbereich. Adapterplatten haben alle Excap Fahrzeuge. Falls Du einen i.d.N. hast fahr hin und mess aus.
Gruß
Peter

Alternativ kannst du die Platte auch gleich bei Excap kaufen.

Hallo zusammen,

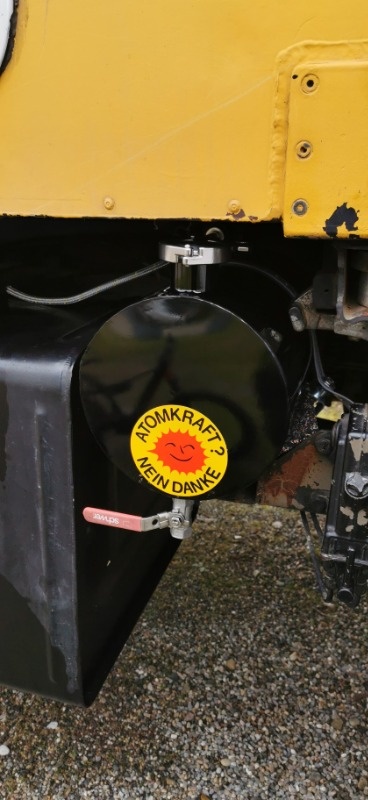

also ich hätte da noch eine Alternative. Ich habe die Halterung für den Luftfilter behalten und mir einen Wassertank mit 20ltr. montiert. Für mich war es oft der Fall, dass ich nur kurz die Hände waschen wollte und dann extra in den Shelter musste um dies zu tun.
Diese Lösung finde ich für mich sehr gut - nur so als Anregung.
Gruß Günther

Auch eine gute Idee Günther. Da ich aber einen größeren Tank verbauen möchte muss ich mal schauen ob sich das vom Platz her ausgeht, wenn die Halterung dran bleibt.

@Klaus
Ja wird wohl das einfachste sein. Habe Stefan mal angeschrieben.

ich habe also auf dieser Seite einen 400 ltr. Tank - was für einen Tank willst Du da hin bauen?

Einen 400 ltr. Tank mindestens eventuell auch 500 ltr. Steht noch nicht fest.

Moin Maik,

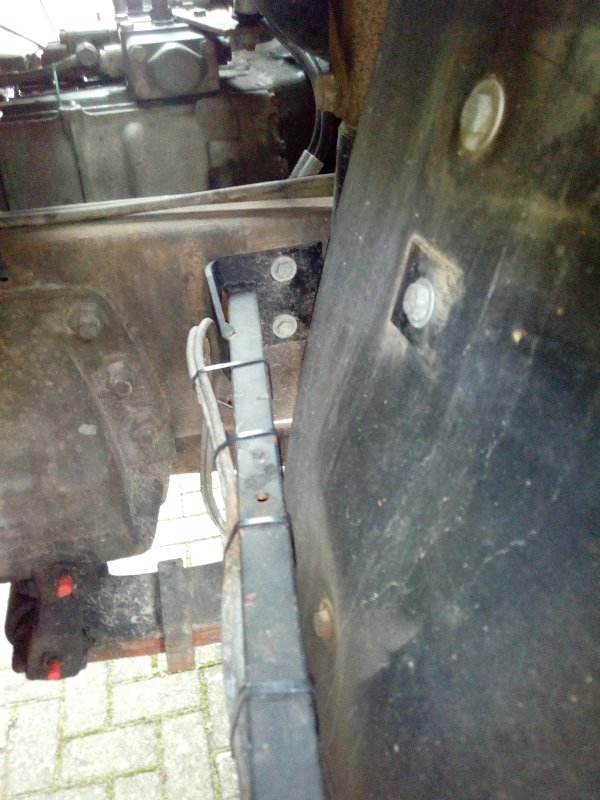

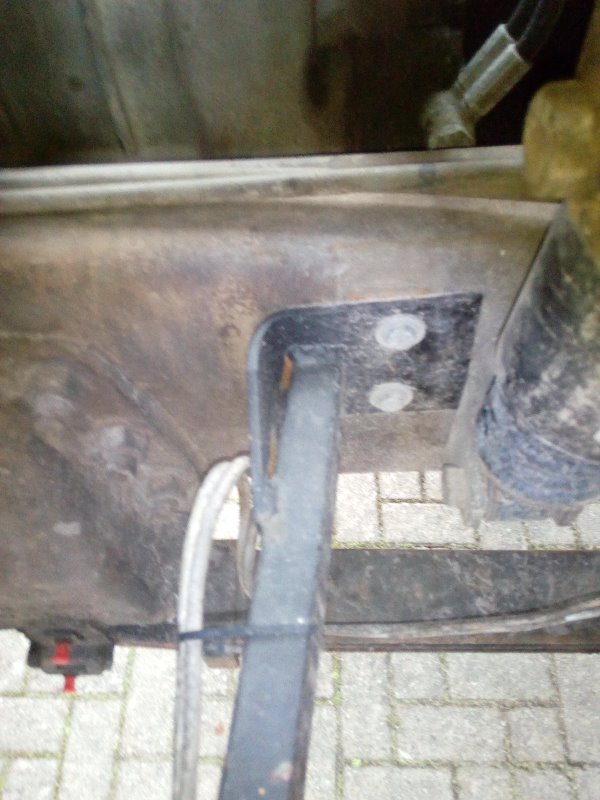

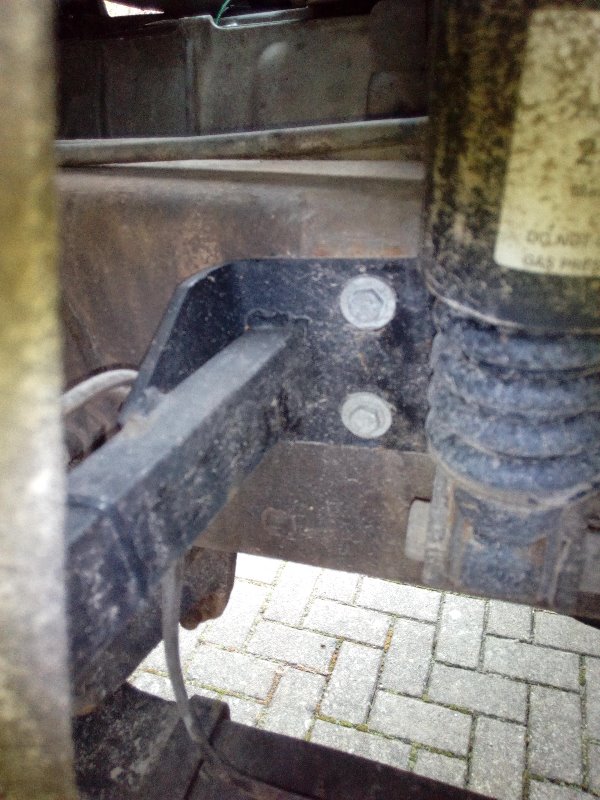

bei uns sieht das so aus.

Gruß MiCo

Danke MICo, auch eine Möglichkeit.

@Maik
Für 400L brauchst aber nichts entfernen!

500L Tank: Wichtiger ist ein kleiner und ein großer Tank!
