Wassertank zwischen dem Rahmen am 12M

Servus zusammen,
Ich möchte meinen Wasservorrat für Warmregionen vergrößern. Eine Option ist, so wie ich es sehe, ein oder zwei (Edelstahl-) Tanks hinten zwischen den Rahmen zu bauen. Hat da jemand Tipps für mich? Was gibt es da für Lösungen?
Es sollten ca. 200-400l werden.
Herzlichen Dank vorab für sachdienliche Hinweise.
Beste Grüße
Robert

Servus zusammen,
Darf ich dieses Thema nochmal hochholen? Meiner Recherche nach gibt es einige (wenige) die einen (Ab-)Wassertank außerhalb der Kabine hinten über/hinter der Hinterachse verbaut haben. Fest verbunden mit dem Hilfsrahmen, oder sogar Fahrzeugrahmen? Gibt es da Erfahrungswerte? Hält das?
Das Thema Frost möchte ich ausklammern, da dieser Tank nur in warmen Regionen gefüllt wird. Ich plane ein Umfüllen in Kabinentank mittels einfacher Pumpe,
Danke für Rückmeldung hierzu!
Beste Grüße
Robert

Servus Robert,

nachdem ich am WE den ZWR aufgesetzt habe, habe ich einmal Maß für den Grauwassertank genommen. Er soll bei mir hinter der HA eingesetzt werden. Ein Standardtank der Größe 600 x 500 x300 würde um die 85L fassen. Für mich vorerst ausreichend.
Die Befestigung würde bei mir über eingeschweißte Traversen und auf Maß gebogene Spannbänder erfolgen. Ich sehe bisher kein Problem mit der Befestigung, das sollte relativ einfach sein. Da es in der Nähe Festlager des ZWR ist sollten auch die Bewegungen relativ zum Fahrzeugrahmen keine große Rolle spielen. entsprechende Abstände müssen aber eingehalten werden.
Wenn man das Geld für einen nach Zeichnung gefertigten Tank ausgeben möchte dann ist da auch noch mehr Volumen drin. Allerdings wird dann die Montage von Unten evtl schwierig werden.
Als Erweiterungsmöglichkeit habe ich mir dann noch evtl. einen Flacheren Zusatztank gedacht der im Zwischenrahmen bis ganz ans Ende geht. Den müsste ich dann nach Zeichnung machen lassen oder aus PE selber herstellen. In Edelstahl plane ich nicht, das erscheint (zumindest heute noch ) mir zu aufwändig.
Bisher bei mir nur Gedankenspiele und grob geschätzt, es gibt noch zu viel Anderes zuvor zu tun.

LG Joachim

Ich bin gerade dabei, diesen Abwassertank zu bauen.
Wenn man das Lastregelventil für die Bremse versetzt, passt dort
ein ca 160 Liter Tank rein.
Es kommt natürlich drauf an, wie tief der Tank werden soll, meiner wird 530mm
hoch, die Unterkante vom Tank ist immer noch höher als Oberkante Hinterachse.
Der Tank bekommt: Standmessung, Heizung, Temperaturanzeige, Syphon, elektrischen Kugelhahn zum Ablassen.
Ich laminiere den Tank.

LG
Ralf

Hallo Robert

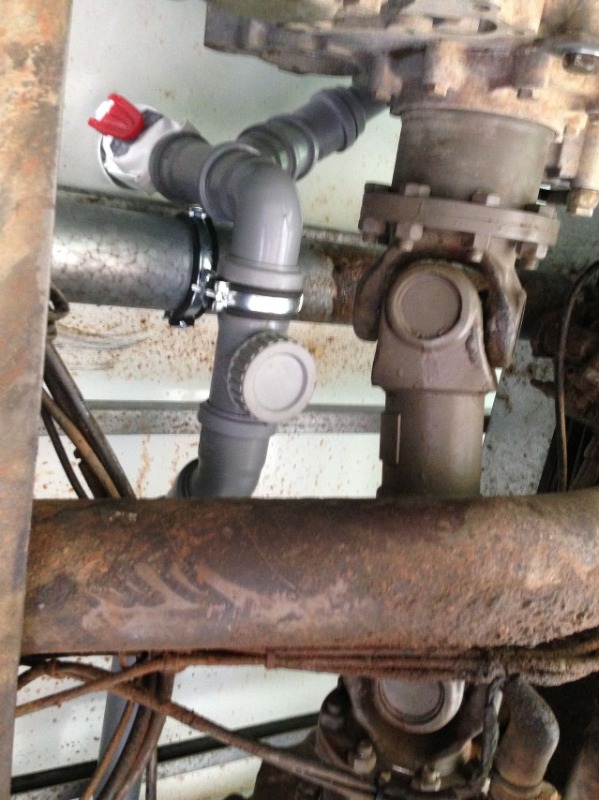

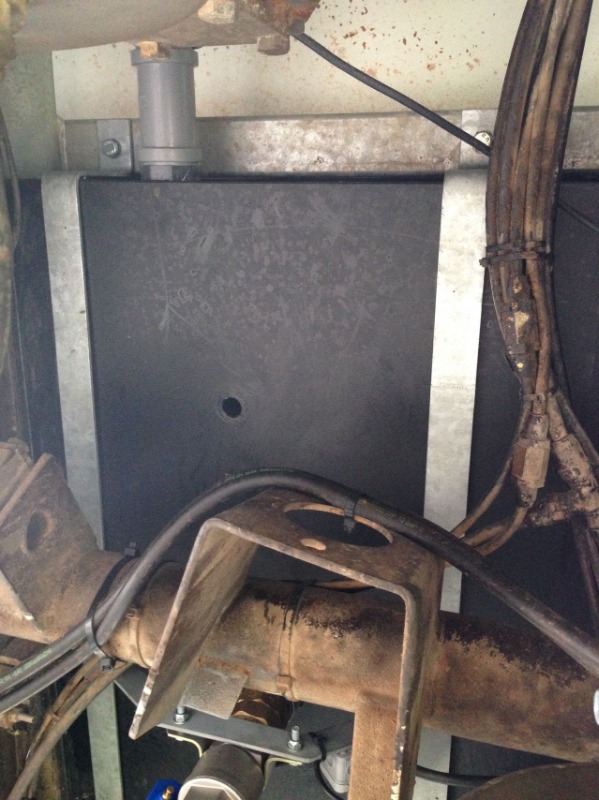

Ich habe den Abwassertank hinten im Rahmen eingebaut und habe die im Rahmen vorhandenen Löcher verwendet.
Ich glaube der Tank hat 85 Liter.

Gruß Martin

Wellblechbob schrieb: ... Meiner Recherche nach gibt es einige (wenige) die einen (Ab-)Wassertank außerhalb der Kabine hinten über/hinter der Hinterachse verbaut haben. Fest verbunden mit dem Hilfsrahmen, oder sogar Fahrzeugrahmen? Gibt es da Erfahrungswerte? Hält das?

Hallo Robert,

ich weiß nicht, ob ich einer der wenigen bin mit einem Abwassertank im Hilfsrahmen.
Auf alle Fälle hat der Chris von planeteXplorer.ch einen Wassertank mit innenliegender Heizung verbaut.

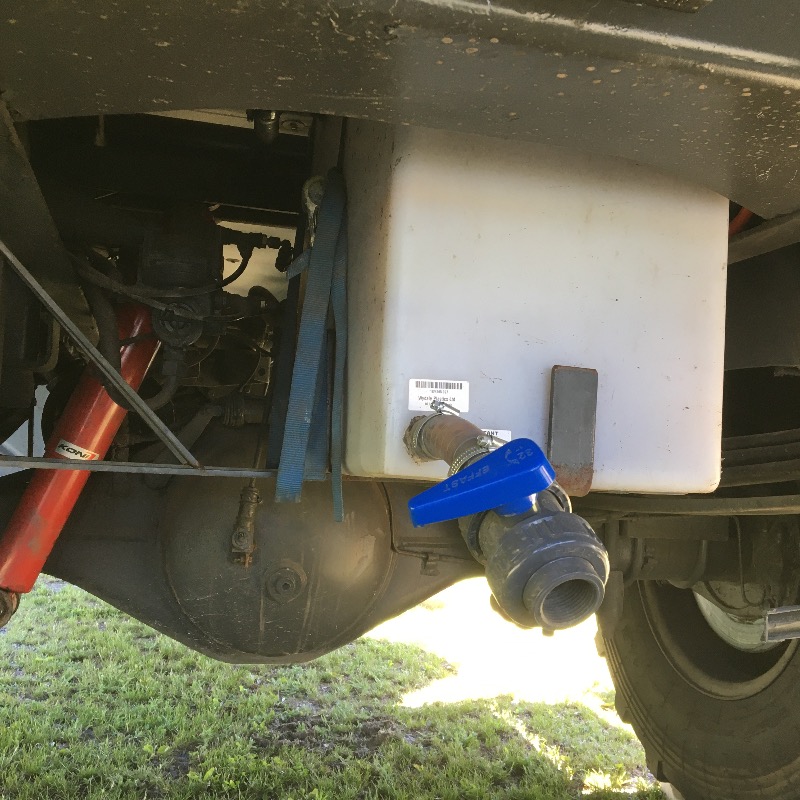

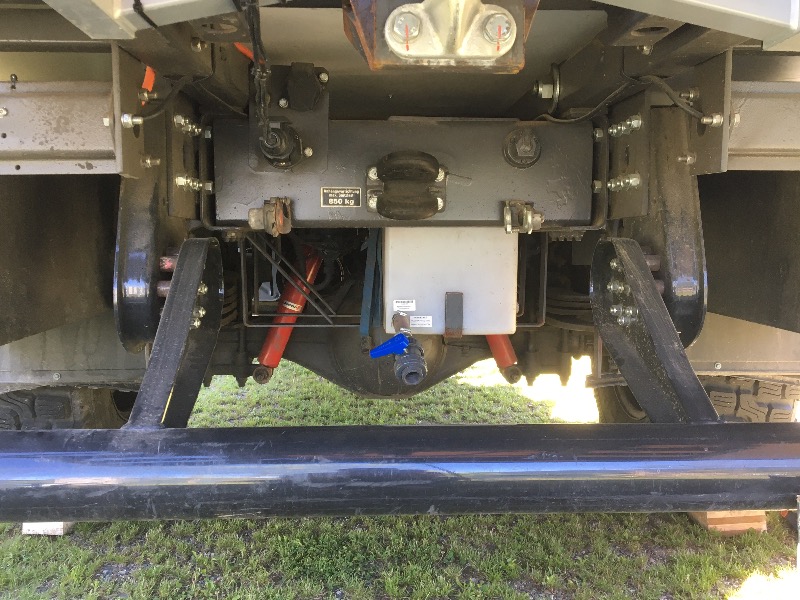

Ich habe je einen 100 Liter Abwassertank im Inneren und einen im Hilfsrahmen integriert.
Der Abw.-Tank innen ist für Spülbecken und Waschmaschine, der außen liegende für Waschbecken (Toilette) und für Duschwasser.

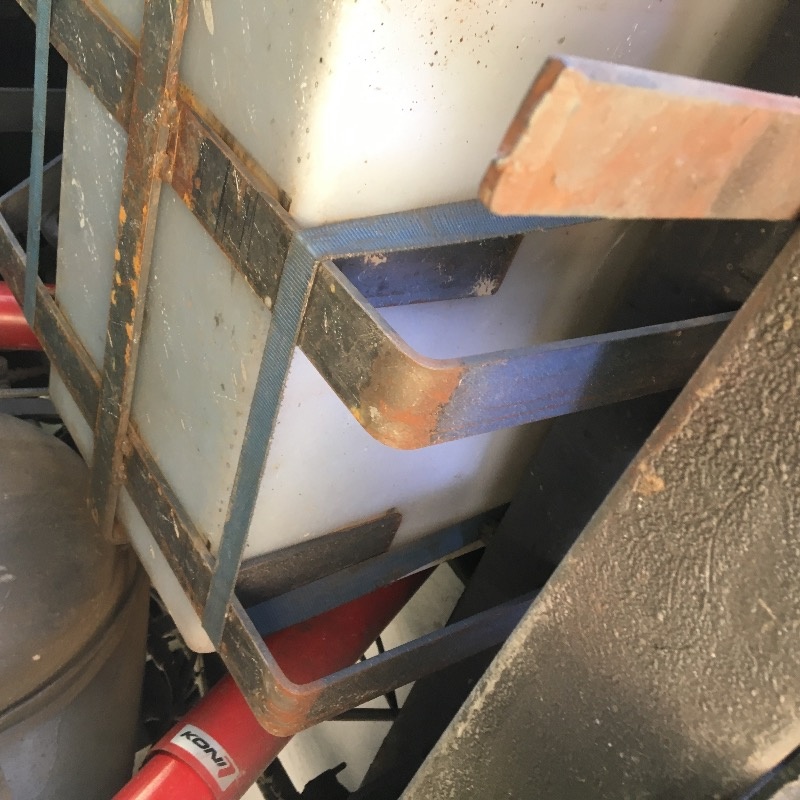

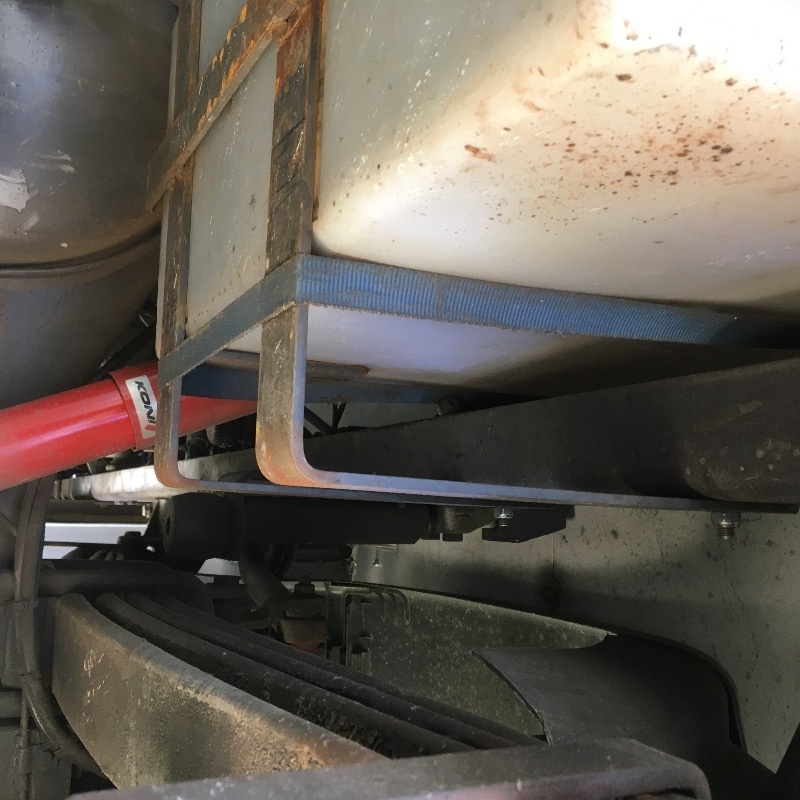

Nach mehr als 2 Jahren keine Probleme. Befestigt habe ich den außen liegenden nur mit 2 "Spannbänder".
Den Zulauf kann ich im Winter komplett öffnen. Falls doch geduscht wird, kann ich unter dem Ablauf einen Eimer stellen.
Beide Tanks haben einen Überlauf, welcher ins Freie geht.

Eventuell kannst du mit den Bildern was anfangen.

Grüße
Harty
z.Zt. mit dem Steyr in Australien

Wir hatten mal einen 250 Ltr. Wassertank aus Edelstahl hinter der HA. War von der Gewichtsverteilung suboptimal. Daher wieder abgebaut und verkauft. Such mal im Forum irgendwo gibt es da noch Bilder von. Befestigung seitlich am Rahmen hat problemlos gehalten.
Gruß
Peter

Swamper schrieb: Ich bin gerade dabei, diesen Abwassertank zu bauen.
Wenn man das Lastregelventil für die Bremse versetzt, passt dort
ein ca 160 Liter Tank rein.
Es kommt natürlich drauf an, wie tief der Tank werden soll, meiner wird 530mm
hoch, die Unterkante vom Tank ist immer noch höher als Oberkante Hinterachse.
Der Tank bekommt: Standmessung, Heizung, Temperaturanzeige, Syphon, elektrischen Kugelhahn zum Ablassen.
Ich laminiere den Tank.

LG
Ralf

Bild ist von der ersten Probeanpassung

Wer den ganzen Bericht zum Abwassertank lesen möchte... Hier

Hallo Robert

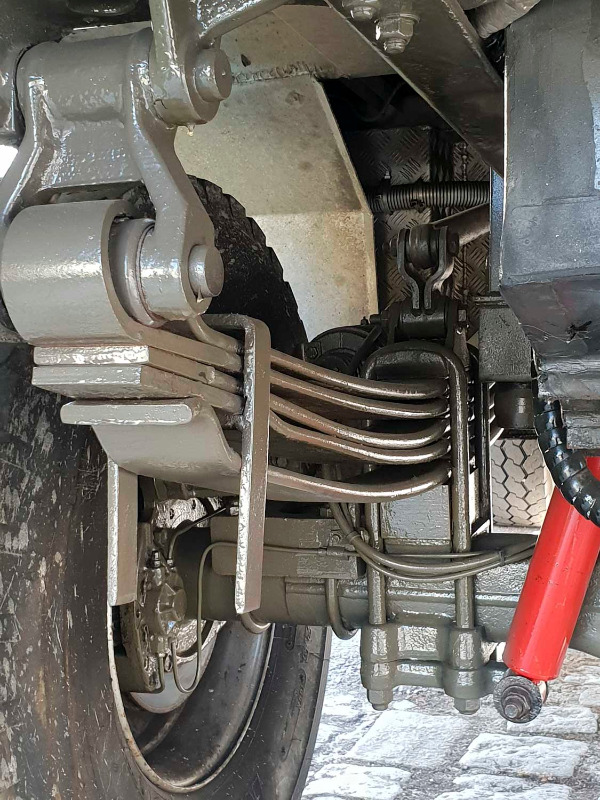

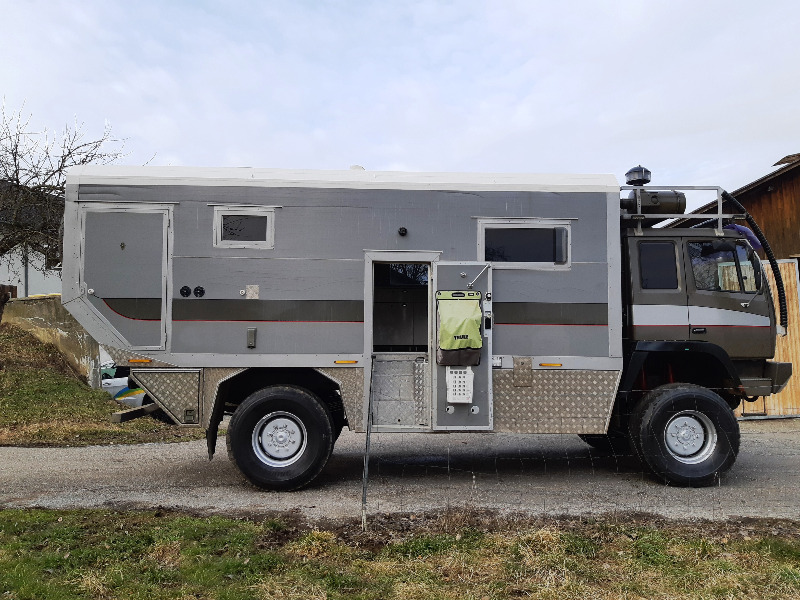

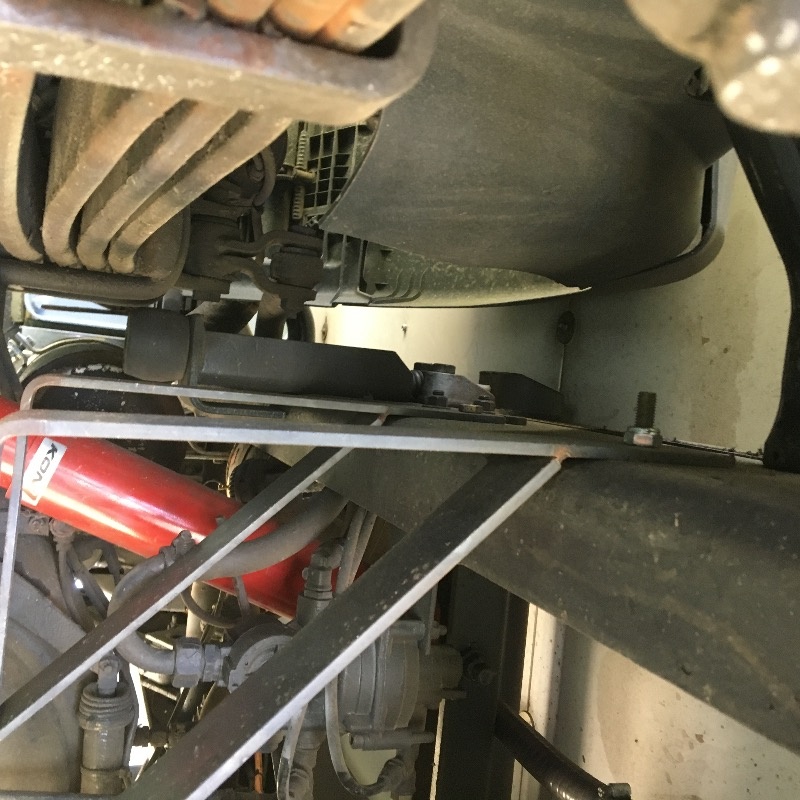

Mein Steyr - der ja auch zum Verkauf steht - hat 2 Tanks im Chassis eingebaut, welche ca. 450 l und 200 l fassen. So hat es mir der Vorgänger zumindest gesagt. Harald ist eigentlich auch noch in diesem Forum, aber da er mittlerweile einen Tatra 8x8 fährt vermutlich nicht mehr so oft aktiv. Er könnte dir aber die Details der Befestigung usw. sicher erklären. Auf dem Bild von unten sieht man einen Teil des hinteren, grösseren Tank auf Höhe der HA zwischen den beiden Trägern.

Unsere Idee war auch, dass wir den grossen Tank als Frischwassertank (ungefiltert) für die Dusche (innen und aussen) und den Abwasch benutzen und wenn wir sonst mal Wasser für etwas benötigen. Den vordere kleinere Tank (ca. 200 l) hätten wir zum Grauwassertank umfunktioniert. Innerhalb der Kabine haben wir separat ca. 200 l Wasser geplant, was über Filteranlagen zum Trinkwasser wird. Da unsere geplanten Reisen auch eher in warme Regionen gehen sollten die Aussentanks keine Probleme haben. Und falls wir mal wirklich sehr hoch sind, dann hätten wir immer noch Wasser im isolierten Innenraum. Man könnte aber auch mit Isolation um die Tanks oder Heizungen aussen oder innen arbeiten. Soweit waren wir noch nicht in der Planung.

Wenn du mehr wissen willst, einfach fragen. Was ich weiss gebe ich auch weiter

Grüsse
Roland

PS: wie gesagt, der Steyr steht noch zum Verkauf hier: explorer-magazin.com/markt/expeditionsmo...projekt-steyr-12m18/

Danke einstweilen!!
Ich werde da auch etwas basteln. Ich schätze bei meinen Rahmenbedingungen sind es maximal 70-90l die ich dort vernünftig unterbringe.
Beste Grüße
Robert
