Wie viel Platz brauche ich zwischen dem Reifen und dem Radhaus?

Hallo, ich bin gerade beim Konstruieren der Box, und bin mir nicht sicher, ob der Abstand zwischen dem Reifen und dem Radhaus mit 9 cm ausreichend ist. Ich denke da an den Einsatz mit Schneeketten, oder extrem Schlamm, habt Ihr damit Erfahrung?

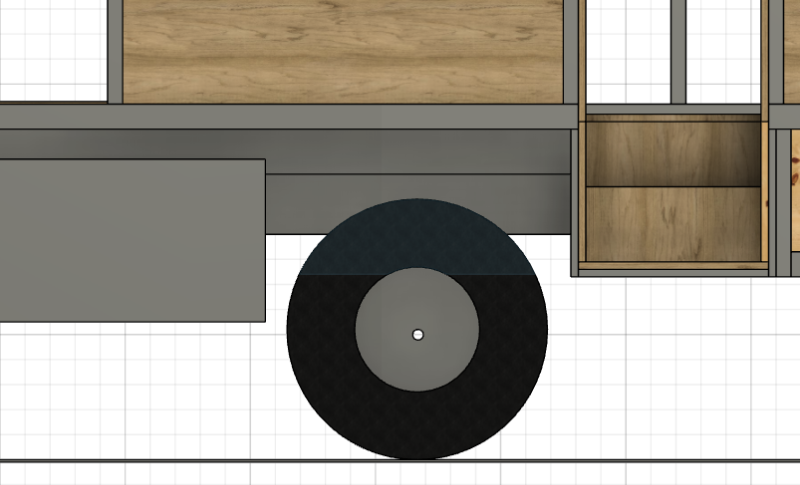

Meine Zeichnung ist noch im Entwurfstadion . . .

deine gewählten 9cm erscheinen mir etwas knapp.
Im Bereich der Federn sind Anschläge oder Begrenzer, welche bei einem Federbruch die Achse fixieren sollen.
Miß diesen Abstand und addiere einen Sicherungsbetrag (ca. 20mm oder mehr) und du hast den notwendigen Abstand OK Rad zum Radhaus. Dabei auch auf hervor stehende Schraubköpfe im Radhaus achten.

Moin Joe,

habe gerade mal nachgemessen. Bei uns sind es 19 cm. Bei Übernahme des 12M18 war es eine Handbreite, ca. 10 cm. Bei Excap wurde darauf hingewiesen, dass bei dem geringen Abstand der Reifen auf den Kabinenboden durchschlagen könne...also Federung verstärkt. Sieht jetzt auch besser aus, weil der "Arsch" nicht mehr durchhängt.

Gruß MiCo

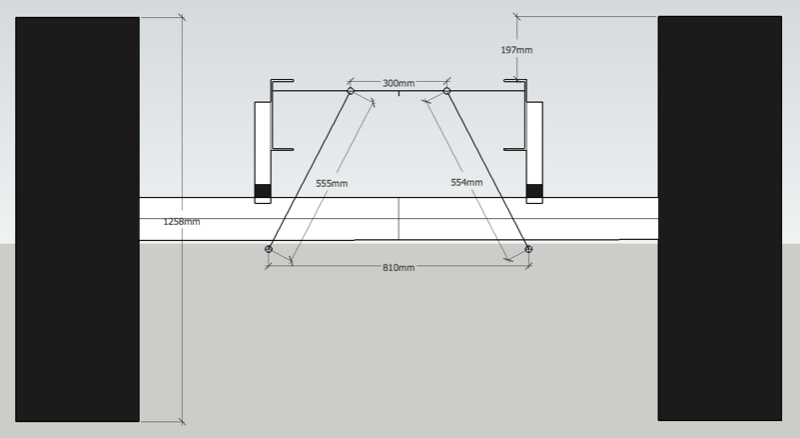

So sieht das bei mir aus. Mit 14“ komplett eingefedert ist der abstand zwischen Hauptrahmen und Oberkante reifen 197mm.

Miß doch einfach nach wie lang Deine Schäkel an den Blattfedern der Hinterachse sind.
Das ist der Maximale Weg, den Dein Rad sich bewegen kann.
Addiere da ein paar cm hinzu und Du bist auf der sicheren Seite.
Solltest Du die Reifengröße andern passt das dann aber nicht mehr

Frank

Vergiss auch nicht noch ein paar mm oder cm als Sicherheit dazuzurechnen bezgl. Verschränkung!
Ansonsten gilt das was oben steht bezgl. Federn, Begrenzung und Anschlag ...

Einfache Abhilfe, wird gern gemacht: Klötze unter die Federn ... damit legst Du höher ... brauchst aber neue Briden.

LG, Andreas
