DIY Starlink Flatmount Halterung

Hallo zusammen,

vielleicht für den ein oder anderen interessant.

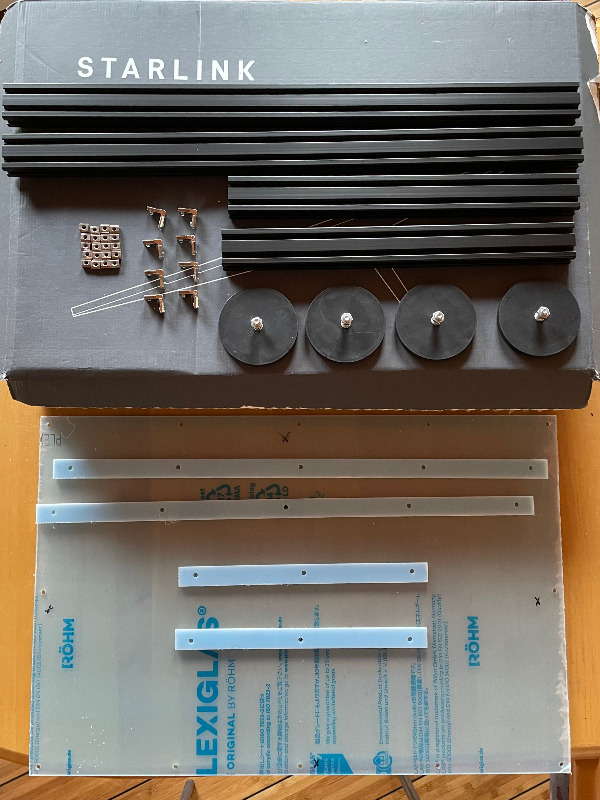

Hier mal eine kleine Stückliste zum Bau einer Starlink Flat Mount Halterung für die aktuelle Gen3 Antenne.

Alu Profil Technik

2x Aluprofil 20 x 40 Nut 6 schwarz        634mm
2x Aluprofil 20 x 40 Nut 6 schwarz        383mm
8 x Innenwinkel Nut 6 Alu Profil 20 x 20 mit Befestigung Bosch Raster
4 x Knotenblech Profil 20 Nut 6 mit Befestigung Bosch Raster
26 x Nutenstein schwer Nut 6 mit Führungssteg - M5
8 x Profilabdeckkappe für Aluprofil Profil 20 in schwarz für Aluprofil 20 Nut 6 B



HS Kunststofftechnik

1 x PLEXIGLAS® XT 4 mm farblos

Form: Rechteck
Länge: 634 mm
Breite: 423 mm
Entgraten: Ja
Kantenveredelung: gefräst

Bohrung 1:
  X-Achse: 10 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 2:
  X-Achse: 10 mm
  Y-Achse: 211.5 mm
  Durchmesser: 5.5 mm
Bohrung 3:
  X-Achse: 10 mm
  Y-Achse: 413 mm
  Durchmesser: 5.5 mm
Bohrung 4:
  X-Achse: 156 mm
  Y-Achse: 413 mm
  Durchmesser: 5.5 mm
Bohrung 5:
  X-Achse: 317 mm
  Y-Achse: 413 mm
  Durchmesser: 5.5 mm
Bohrung 6:
  X-Achse: 463 mm
  Y-Achse: 413 mm
  Durchmesser: 5.5 mm
Bohrung 7:
  X-Achse: 624 mm
  Y-Achse: 413 mm
  Durchmesser: 5.5 mm
Bohrung 8:
  X-Achse: 624 mm
  Y-Achse: 211.5 mm
  Durchmesser: 5.5 mm
Bohrung 9:
  X-Achse: 624 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 10:
  X-Achse: 463 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 11:
  X-Achse: 317 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 12:
  X-Achse: 156 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm

2 x PLEXIGLAS® XT 5 mm weiß WN071

Form: Rechteck
Länge: 300 mm
Breite: 23 mm
Entgraten: Ja
Kantenveredelung: gefräst

Bohrung 1:
  X-Achse: 20 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 2:
  X-Achse: 150 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 3:
  X-Achse: 280 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm

2 x PLEXIGLAS® XT 5 mm weiß WN071

Form: Rechteck
Länge: 470 mm
Breite: 23 mm
Entgraten: Ja
Kantenveredelung: gefräst

Bohrung 1:
  X-Achse: 20 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 2:
  X-Achse: 150 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 3:
  X-Achse: 300 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm
Bohrung 4:
  X-Achse: 450 mm
  Y-Achse: 10 mm
  Durchmesser: 5.5 mm

26 x Schraube Linsenkopf Edelstahl M5 x 10mm

26 x Unterlegscheibe DIN 125 5,3 mm Polyamid

Magnete Amazon

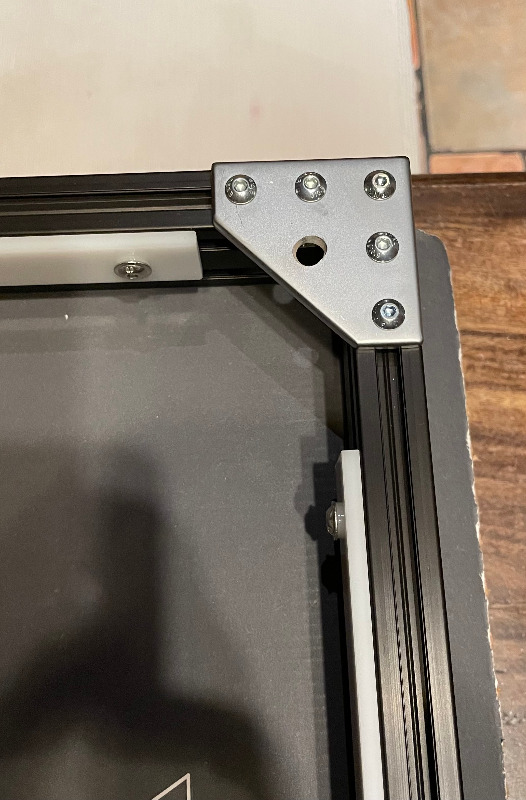

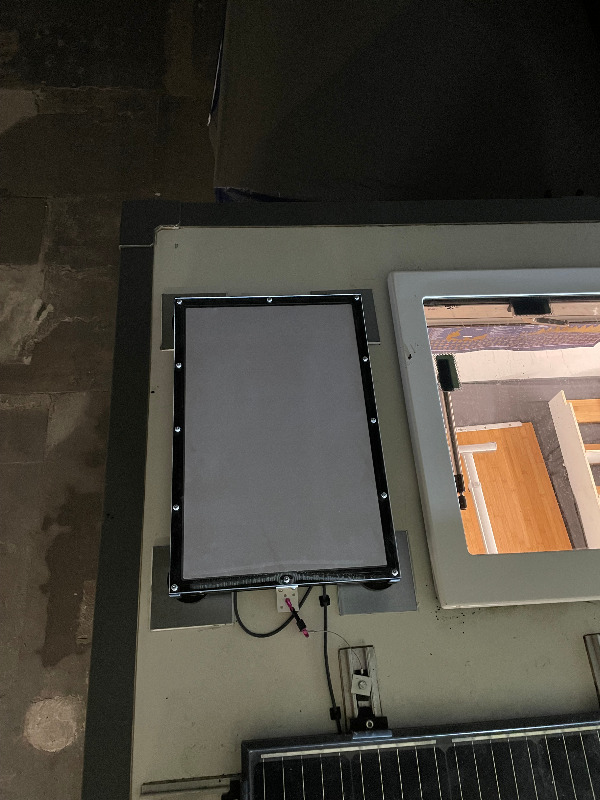

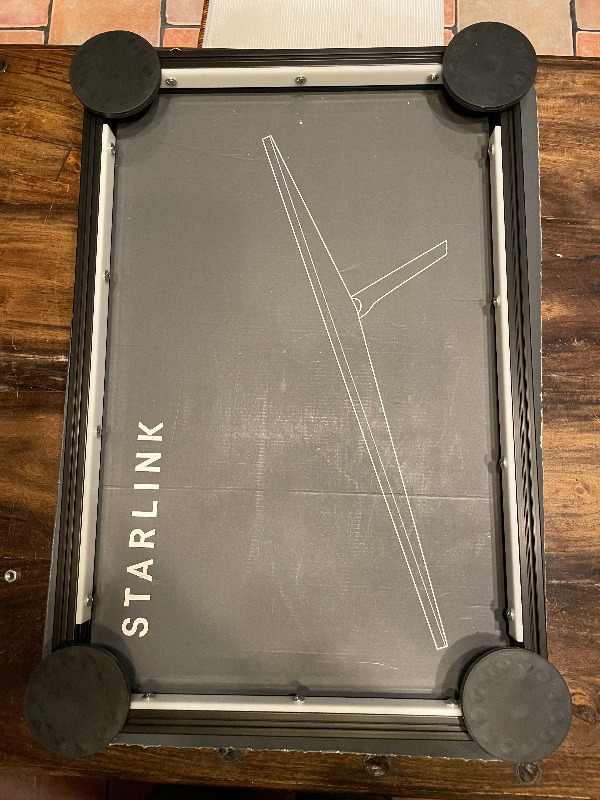

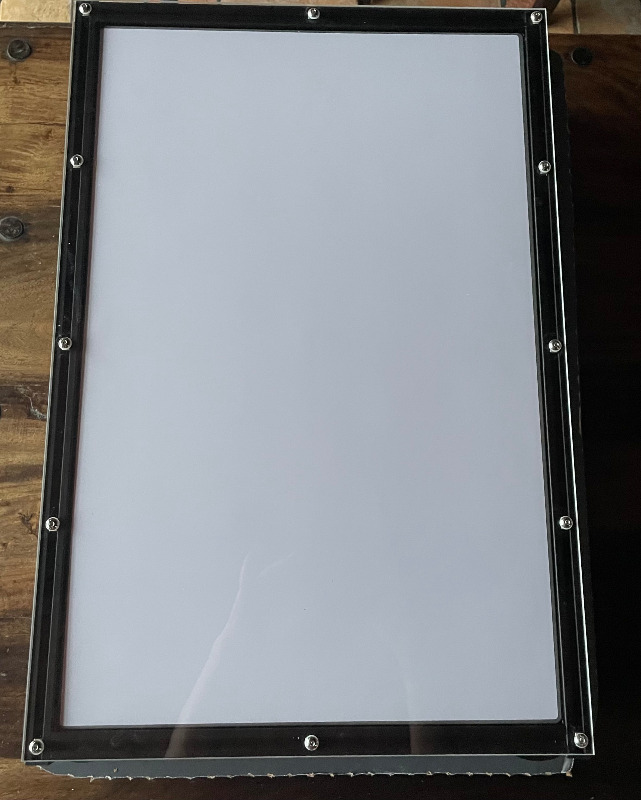

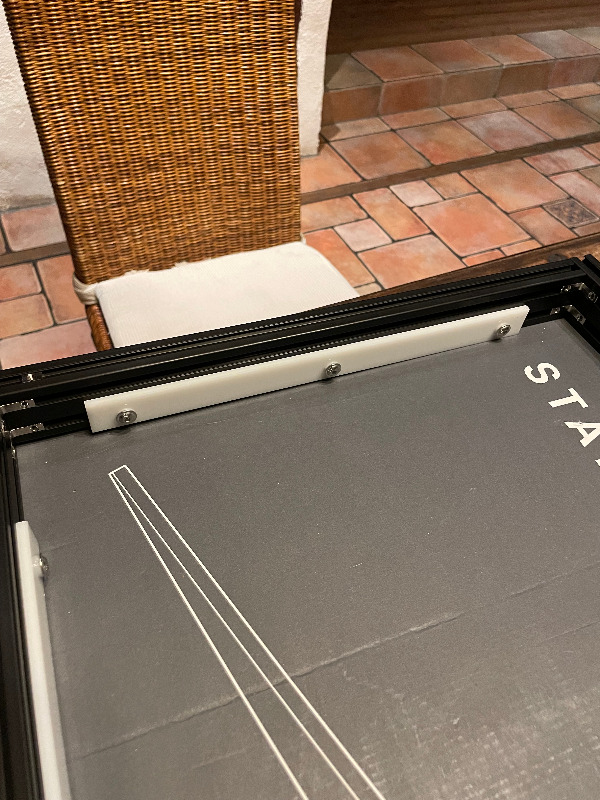

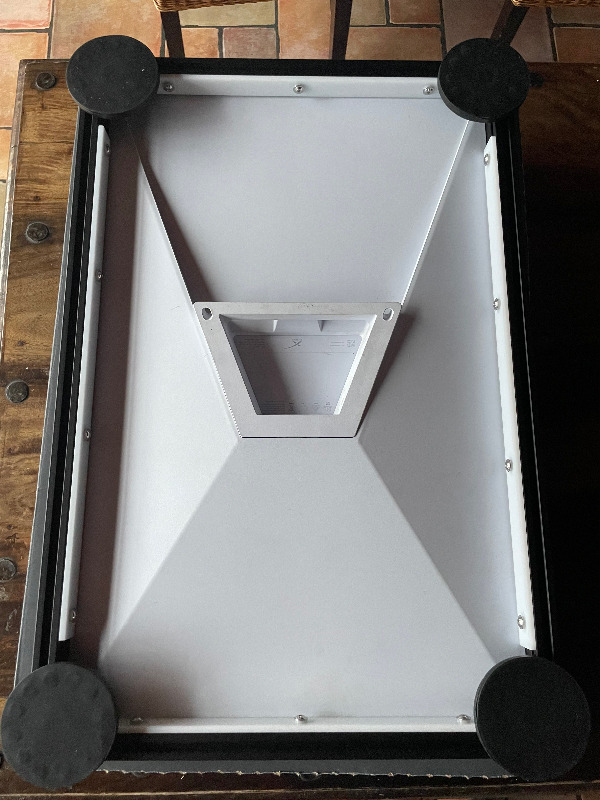

Noch ein paar Bilder




PS: Mit keiner der genannten Firmen verschwägert oder verwandt.

Ich habe gemäß der wirklich toll ausgearbeiteten Stückliste bereits eine Halterung gebaut und bin vom Ergebnis echt begeistert.

Vielen Dank Maik, dass Du Die die Mühe gemacht hast!

Danke Maik, dass das den Weg von der Signal-Gruppe ins Forum gefunden hat.
Dauerhafter, Auffindbarer und für nicht Gruppenmitglieder auch sinnvoller.

Grüße, Peter

Hi Maik,
super, ist die Gen 3 die Mini?

Bin mich gerade am Einarbeiten ..

Danke  thomas

Hallo Thomas,

Nein Gen3 ist NICHT die Mini, es ist die aktuelle Standard Dish.

Moin,
Gen 3 ist nicht Mini.
Abmessungen: Standard: 594 x 383 x 39,7 mm,    Mini: 298,5 x 259 x 38,5 mm

edit: Maik war schneller


Hi Thomas,

die Mini hatte für mich einen großen Nachteil: der WLAN-Router ist in der Antenne verbaut.

Da ich aber gerne im Steyr optimalen Empfang haben möchte (und nicht auf dem Dach), habe ich mich gegen die Mini entschieden.

Für die große Starlink-Antenne gibt es im Netz gute Anleitungen, wie du die Antenne auf 12 bzw. 24 Volt umstellen kannst, und in dem Zusammenhang auch gleich den mitgelieferten Router gegen ein besseres Modell austauschen kannst.

Viel Spaß beim Basteln!

Wir haben seit über zwei Jahren auch die "grosse" Starlink-Antenne in Betrieb. Allerdings die Gen2, die im Vergleich zur Gen3 weniger Strom verbraucht bei etwa gleicher Leistung. Umbau auf 24V war keine grosse Sache. Für die Flachmontage auf dem Dach muss die Antenne aufgeschnitten und etwas angepasst werden, was aber dank guten Anleitungen bei YouTube auch kein Hexenwerk ist.
Das Flatmount-Case haben wir von "Linkgear.net", hochwertig und aus deutscher Produktion, mit Anleitungen und allem was man für die Montage braucht, aber nichts für Sparfüchse
Somit ist der Starlink von unten nicht zu sehen und auch von oben als solcher kaum zu erkennen...
Wir sind beispielsweise in den Iran oder in Turkmenistan problemlos damit eingereist. Ausser in Russland und der Türkei, die mit Geofencing gesperrt sind, hatten wir in jedem zentralasiatischen Land und auf der Arabischen Halbinsel, aber auch in Marokko/Mauretanien/Senegal perfekten Empfang.
Für uns als Vollzeitreisende ist Starlink der Draht zur Welt, den wir uns gerne leisten. Auch in abgelegenen Gebieten ohne Mobilfunk-Empfang. Letztes Jahr auf dem Pamir und im Wakhan waren wir für andere Overlander, die Hilfe organisieren mussten, mehr als einmal die "rettende" mobile Sende- und Empfangsstation.

Liebe Grüsse an Alle aus Kasachstan, auf dem Weg in die Mongolei und nach Südostasien
Claudio & Carla
reisekiste.ch

PS: bin zu doof, um Bilder vom Flatmount einzustellen. Direkt einfügen geht ja offenbar nicht...

Vielleicht gehört das hier nicht zum Thema, aber bzgl Starlink hätte ich da noch etwas Aufklärungsbedarf.

Ich habe Starlink bei mir Zuhause auf dem Dach montiert, was auch sehr gut funktioniert. Allerdings sagt die Starlinkanleitung bei mir eine genaue Ausrichtung Richtung Norden und die Antenne sitzt ca. 45° auf dem Antennenmast.

Jetzt arbeite ich im Sommer gelegentlich aus meinem Fahrzeug heraus und benötige ein besseres Internet. Daher Starlink im Fahrzeug. Wenn ich die Antenne (Dish) flach montiere und das Fahrzeug irgendwie parke so habe ich weder die 45° noch die Ausrichtung nach Norden. Was sind denn hier Eure Erfahungen bzgl. Signalstärke und Empfang bei Montage flach auf dem Dach der Kabine.

Viele Grüsse
Joachim

Hallo Joachim
Wir hatten vor dem Umbau auf Flatmount die Starlink-Antenne jedesmal aufs Dach gestellt. Die Stellmotoren richteten dann die Antenne aus, meist auf eine leicht schräge Position um die 45 Grad.
Beim Flatmount-Umbau mussten wir die Antenne aufschneiden und die Stellmotoren ausser Betrieb nehmen, weil die Antenne ja flach auf dem Dach verschraubt wird.
Wir haben keinen Unterschied bezüglich Empfangsqualität und Datengeschwindigkeit feststellen können. Gemäss SL-Anleitung genügt es, wenn die Sicht vertikal zum Himmel frei ist. Die Ausrichtung ist lediglich Feintuning und kaum messbar. Das bestätigen auch Videos die im Netz kursieren, wo die Antenne ohne Fuss flach auf zwei Stühlen platziert wurde und die Stellmotoren die Sockelstange „leer“ in der Luft bewegten. Empfang und Datenfluss waren praktisch identisch.
Liebe Grüsse aus Kasachstan, Claudio
reisekiste.ch

Servus Claudio,

Herzlichen Dank für die Rückmeldung. Dann werde ich mir das mal ansehen und hier berichten wie die Halterung dann auch aussieht

Viele Grüsse
joachim

Servus zusammen,
Danke nochmals für o.g. DIY Anleitung für die Standard gen3/4 Antenne.
Kurze Rückmeldung dazu nach 4 Monaten Marokko/Mauretanien mit teils sehr rustikalen Aussenbedingungen: alles hat wunderbar gehalten, das System tut was es soll! Super!
Einziger Punkt der minimal stört ist, dass sich etwas (wenig) Sand zwischen Antenne und Plexiglasabdeckung gesammelt hat. Ich versuche das nun mit einem schmalen/dünnen Kompriband zwischen Rahmen und Plexiglas zu optimieren. Mal sehen… Mein System ist unten allerdings offen (da auf Airline montiert), so dass dort auch weiterhin etwas Staub eindringen wird. Wie gesagt, das ist bislang eher ein optisches Thema, da minimale Mengen, der Staub kann durch abschrauben des Plexiglases leicht entfernt werden
Nochmals Danke und beste Grüße
Robert
