Hecktrqaeger fuer Motorrad

Hallo alle zusammen.
Suche fotos fuer den bau eines Hecktraeger fuer Motorrad.
Vg.Manfred

Hallo Manfred,

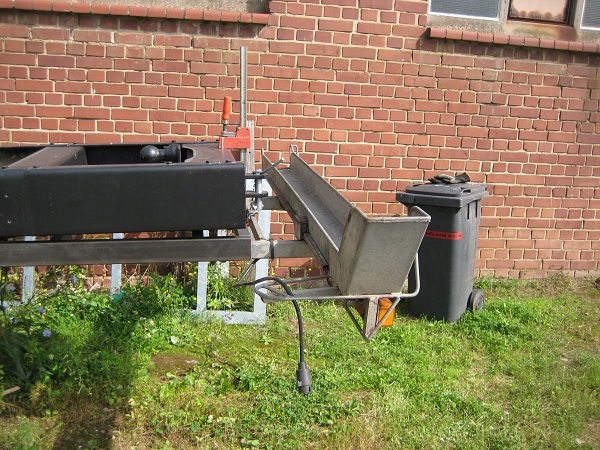

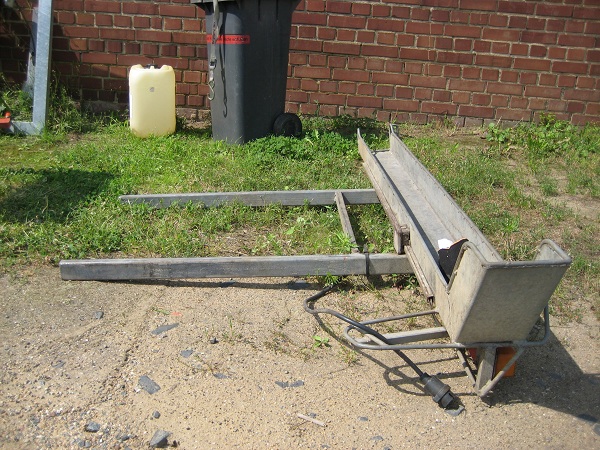

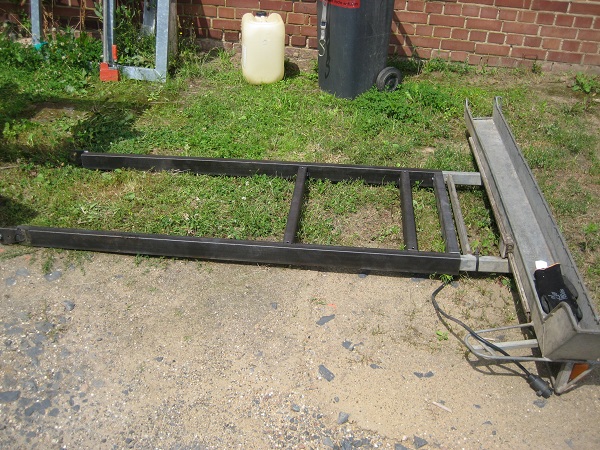

hier ein paar Bilder von unserem Motorradträger. Er ist leider noch nicht ganz fertig.

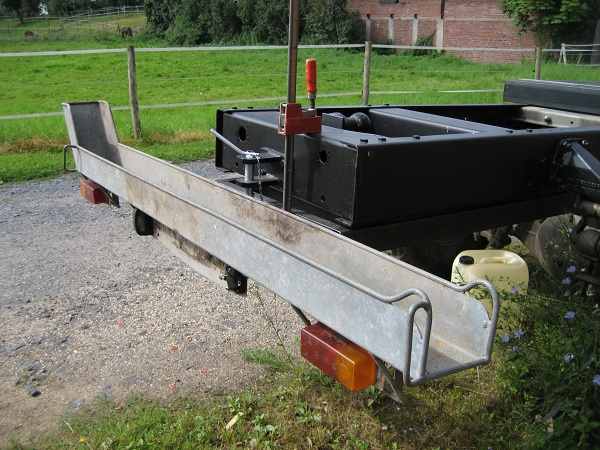

Der Motorradträger wird direkt unter dem Fahrgestell angebracht. Im Bereich der an der Hinterachse befindlichen Anschlagpuffer, wird der Träger mit einem Drehpunkt versehen. Der gesamte Motorradträger kann dann mittels einer Elektrowinde (die auch für das Aufnehmen des Ersatzreifens gedacht ist), Auf- und Abgelassen werden.

Leider sind die hier gezeigten Bilder nicht dehr aussagekräftig. Sobald der Träger fertig ist, werde ich zum besseren Verständnis, weitere Bilder einstellen.

LG Thomas

Supa Thomas
Wie stark sind sie Rohre und das Drehgelenk
Vg.Manfred

Hallo Manfred,

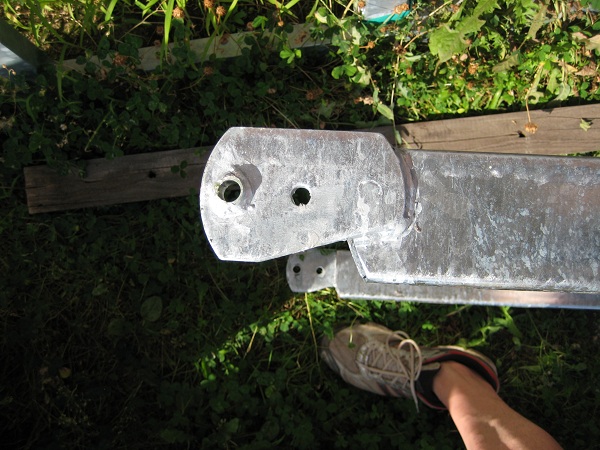

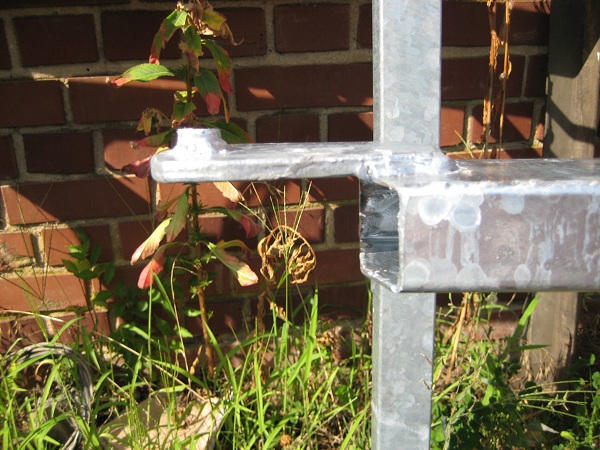

die Vierkantprofile haben die Maße von 80mm x 40mm. Das Drehgelenk habe ich leider vergessen zu messen. Ich denke aber 6 mm oder 8 mm. Wenn du es genau wissen willlst, muss ich dir die Maße nachreichen, da der Steyr nicht bei uns steht, sondern etwa 10 km entfernt. Ich werde erst wieder in den nächsten Tagen beim Steyr vorbei schauen.

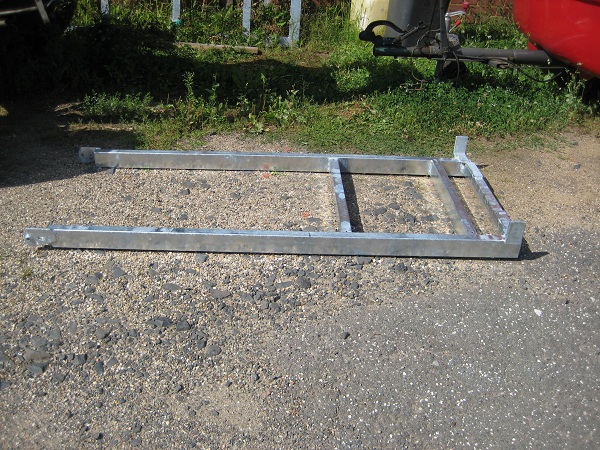

Habe aber nochmal ein paar Bilder beigefügt.

LG Thomas

Danke Thomas
Supa Loesung!
Vg.Manfred
