Kontaktschalter für Rückfahrscheinwerfer

05 Sep. 2016 11:43

#17320

Hallo zusammen!
Weiß jemand, wo o.g. Scheinwerfer geschaltet werden. Am Getriebe sind insgesamt 3 oder 4 Anschlüsse und ich bin etwas ratlos. Ich muss bei meinen Umbauten irgendwo etwas beschädigt haben und habe den Schalter in Verdacht....sofern der überhaupt am Getriebe sitzt. Wollte diesen mal überprüfen.
Danke für Info und Hilfe. Suche gerade einen Schaltplan, bin aber noch nicht fündig geworden.
Grüße Felix

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

weitweg
Benutzer
Beiträge: 1135
Thanks: 363

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Sep. 2016 12:06

#17321

Hallo Felix,

bitte nenne doch immer dein Fahrzeug. Es ist nicht allen bekannt, dass du von einem 12M18 redest.

Den Stromlaufplan für den 12M18 findest du im Technischen Dienstbehelf ab S. 5-190-73, die Rückfahrscheinwerfer in der Funktionsgruppe 23.
Der Schalter für die Rückfahrscheinwerfer befindet sich am Schaltgetriebe links. Die Kabelfarbe am Sicherungskasten (Geräteträger) ist schwarz-weiß.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Toni63
Benutzer
Beiträge: 557
Thanks: 108

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 17:12

#21159

Hallo an alle,
ich montiere gerade die Rückbeleuchtung.
Mein Rückfahrscheinwerfer geht nicht mehr.

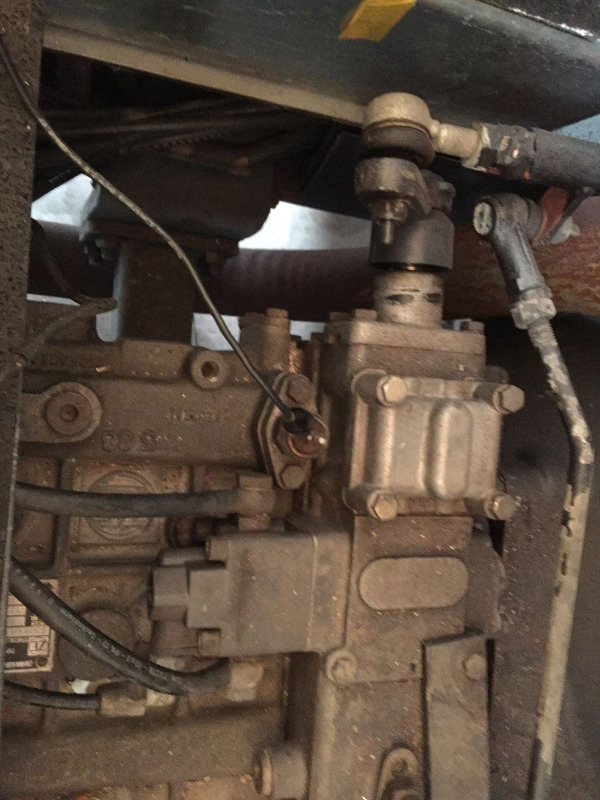

Ist das der Schalter am Gertiebe für den Rückwärtsgang?

wenn nicht wo befindet sich der Schalter?

Toni

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Toni63
Benutzer
Beiträge: 557
Thanks: 108

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 20:33

#21163

Schade das mir keiner helfen kann ob das auf dem Bild der Kontaktgeber für den Rückfahrscheinwerfer ist.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

MiBaTec
Benutzer
Beiträge: 963
Thanks: 85

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 21:05

#21164

Hallo Toni,

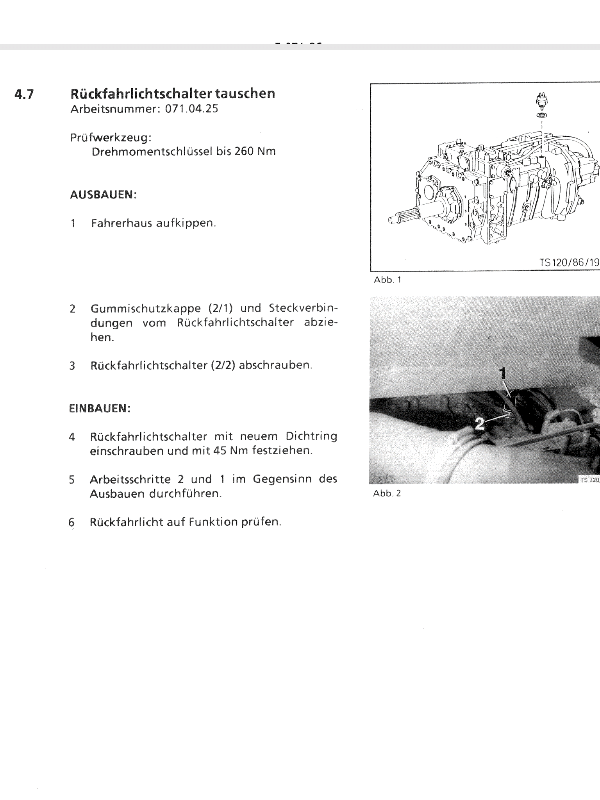

hilft Dir das Bild weiter?

LG Michael

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Magnus
Benutzer
Beiträge: 957
Thanks: 84

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 21:07 - 05 Apr. 2017 21:15

#21165

Toni,

habe doch ein wenig Geduld! Dir wird sicher noch geholfen.

Lorenz

Zeitliche Überschneidung mit Michael

Wege sind überall!

Letzte Änderung: 05 Apr. 2017 21:15 von Magnus. Begründung: Ergänzung

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Latebraker
Benutzer
Beiträge: 329
Thanks: 77

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 21:38

#21166

Hallo Toni,

der auf Deinem Foto ersichtliche Schalter prüft die Neutralstellung des Wechselgetriebes.

Beste Grüße,

Jo

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Toni63
Benutzer
Beiträge: 557
Thanks: 108

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 22:00

#21167

Servus Michael,
hast du das Bild größer in besserer Auflösung? So kann ich leider nichts erkennen
ggfalls auf Email,
Danke im Voraus
Toni

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Hydraulicus
Autor
Benutzer
Beiträge: 570
Thanks: 106

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 22:07

#21168

Hallo Toni!
Ist ist schon wieder so lange her, ich kann mich nicht mehr erinnern. Es sind insgesamt drei Kontakte, einen, den Lateb. schon benannt hat, dann der Schalter kleine Gruppe und der Rückfahrkontakt. Ich meine er müsste in Fahrtrichtung seitlich am Getriebe beim Rahmen sitzen. Findest du aber sehr schnell, wenn du suchst.
Ansonsten funktioniert der auch bei stehendem Motor und eingelegtem Rückwärtsgang. Kannst du auch mit einer Prüflampe testen, ob du an der richtigen Stelle bist. Gruß Felix

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

MiBaTec
Benutzer
Beiträge: 963
Thanks: 85

Re: Kontaktschalter für Rückfahrscheinwerfer

05 Apr. 2017 22:11

#21169

Toni63 schrieb: Servus Michael,
hast du das Bild größer in besserer Auflösung? So kann ich leider nichts erkennen
ggfalls auf Email,
Danke im Voraus
Toni

Servus Toni,
nein nicht größer vorhanden. Es ist aus dem Technischen Dienstbehelf. Du kannst den hier downloaden.

LG Michael

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

KlausU
Moderator
Beiträge: 1901
Thanks: 569

Re: Kontaktschalter für Rückfahrscheinwerfer

06 Apr. 2017 10:25 - 06 Apr. 2017 10:38

#21173

Hallo Toni,
wie Latebraker schon schreibt ist der Schalter auf deinem Foto der Neutralstellungsschalter fürs Getriebe. Der Schalter für den Rückfahrscheinwerfer befindet sich auf der selben Ebene am anderen Ende der Gussplatte. Einfach dem Luftschlauch neben deinem Schalter folgen, der nächste ist es. Noch einfacher: Technischer Dienstbehelf Seite 5-071-04 Abb. 14.
Kann leider das Foto nicht kopieren.
Die Platte mit den Schaltern sieht auf deinem Foto etwas anders aus als im Dienstbehelf, liegt wohl daran das du einen 210er hast.

Viele Grüße
Klaus

Letzte Änderung: 06 Apr. 2017 10:38 von KlausU. Begründung: Ergänzung

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Toni63
Benutzer
Beiträge: 557
Thanks: 108

Re: Kontaktschalter für Rückfahrscheinwerfer

06 Apr. 2017 11:15

#21174

Den Fehler habe ich gefunden, nur noch reparieren.
Die Leitung wurde gequetscht und hat dadurch einen Kabelbruch.
Danke für eure Hilfe
