Stecker 14

Frage fur die electro experten mbz stecker position 14. Hab versucht mit das E-plan heraus zu finden was das macht, ist mir aber nicht gelungen. Stecker war immer lose und ich Glaube alles functioniert weiter, wundere mir aber nur seit 2 monaten daruber.

Ganz ehrlich, ich werde aus dem Schlatplan auch nicht schlau.

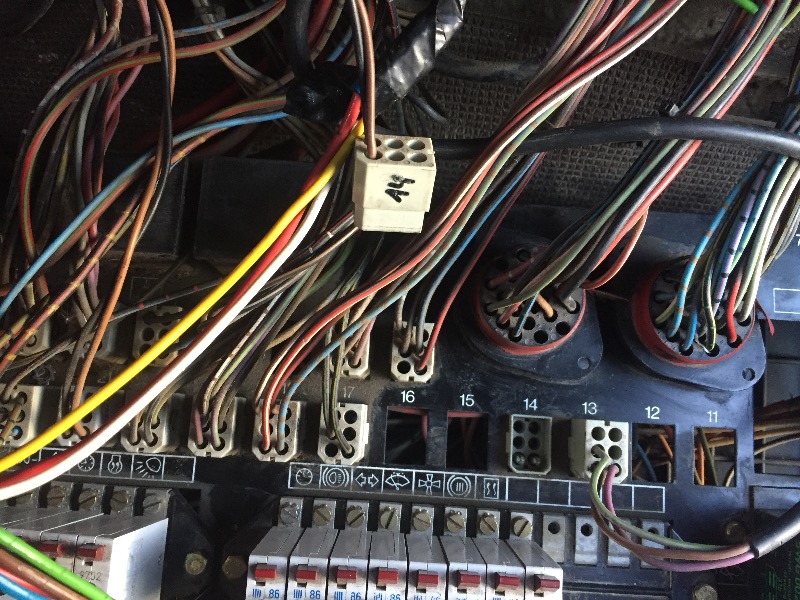

Es ist die Buche 14 am "Steckverbinder X10 am Geräteträger"
Wenn ich weiter unten schaue hat die Funktionsgruppe 14 was mit dem Bremslicht zu tun. Ich bin mir aber nicht Sicher ob die Funktionsgruppe 14 nicht wie in 5-190-69 angegeben, unter dem Tacho zu finden ist.
Es wäre Super wenn man ein alter Steyr Hase hier mal etwas Licht ins dunkle bringt und eine Erklärung der Erklärung aus dem Technischen Dienstbehelf abgeben könnte.

Grüße
Jörg

Hallo skyfky,

Functionsgruppe und X10 position sind glaube ich nicht verbunden. Position 13 zb ist mein seilwinde, ist in E-plan der Tacho.

Hallo Ruud,
wenn mich nicht alles täuscht gehört der Stecker zur Funktionsgruppe 27, elektrische Bedienung der Windensteuerung, auf 5-190-83 ganz rechts zu sehen. Stecker X10/13 und X10/14. Der Stecker 14 versorgt die Magnetventile Y31 und Y32.

Ich glaube du hast recht Klaus. Der seil winde ist noch nicht angeslossen, da ich warte auf mein öl tank. Leider ist mein E-plan print-out nicht so deutlich von der pdf. Gibt es irgendwo en high resolution scan von de E-planne.

Ich habe leider nur den Dienstbehelf hier aus dem Forum als pdf heruntergeladen. In Papierform dürfte das ein mehrseitiges Faltblatt sein. So etwas lässt sich schlecht scannen mit Hausmitteln.
