Kombiinstrument, Steckerbelegung

Ich bin grade dabei mir einen Plan zu machen, die ungenutzten Kontrolleuchten für meine Zwecke zu mißbrauchen.
Der Stromlaufplan zeigt zwar die Anschlüsse am Kombi, aber keinerlei Zuordnung (Beschriftung bzw Nummerierung).
Bevor ich jetzt das Kombi zerlege und die Leiterbahnen verfolge, oder die Kabelfarben den Stecker-PINs zuordne, jetzt die Frage.
Hat schon mal einer im Forum sich mit der PIN-Belegung der 4 Stecker am Kombiinstrument beschäftigt und deren Zuordnung dokumentiert, welche er hier einstellen kann?

Hallo Gummikuh

wir sind beim restaurieren unseres Kabelbaumes auf ein Kabel 14 gestossen welches nicht (mehr) angeschlossen ist. Möglicherweise gehört(e) es zum Trommel-gebremsten Steyr?

Bestimmt hängt da eine Warnleuchte dran, die Du für Deinen Verwendungszweck gebrauchen kannst. Glaube nicht dass es die selbe Leuchte ist wie Kabel 13, da hätte Steyr sich das Kabel sparen können.

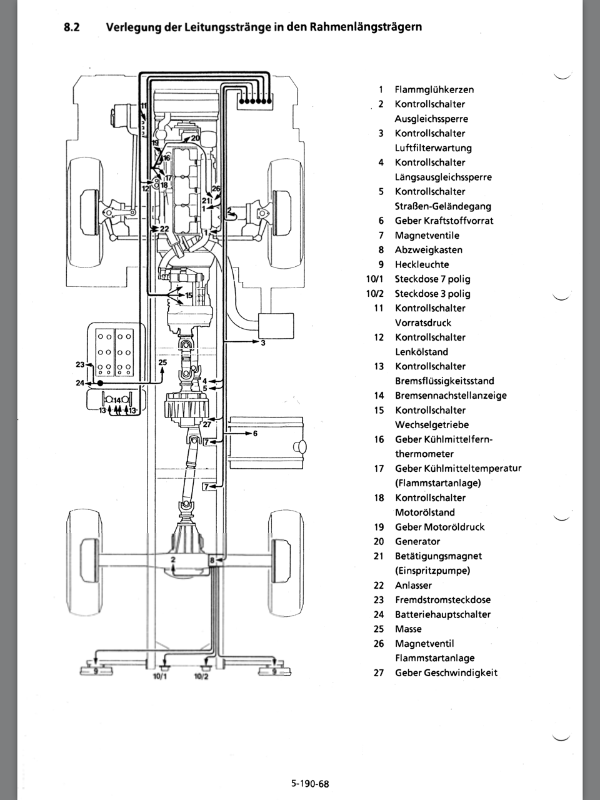

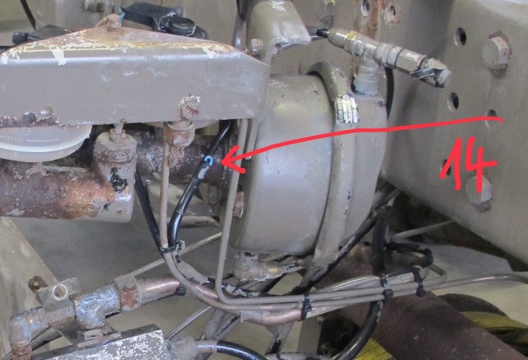

Wie Du auf den Bildern siehst ist/war es bei mir in den Schutzschlauch zurückgeschlauft.

Falls irgendwer Info's hat zum Kabel 14, bitte melden. Ansonsten lese ich hier gerne mit, hätte auch gerne die eine oder andere Warnlampe.
Wenn Du brauchst kann ich morgen Mittwoch nachschauen wo das Kabel beim Instrumententräger ankommt.

Gruss aus der Schweiz
Fritzli74

Hallo Fritzli74, Danke für die Info. Hat etwas gedauert, da ich mom viel um die Ohren habe und mich eher selten mit meinem Projekt beschäftigen kann.
Das Kabel, was auf dem Bild zu sehen ist kan ich nicht zuorden, da die Kabelfarbe unkenntlich ist. Eine Spekulation dazu abgeben währe keine Hilfe und würde nur Verwirren. Wenn ich an meinem Steyer an dem Punkt angekommen bin und auch das Kabel habe, werde ich dem auf jedenfall nachgehen und hier einstellen. Bis dahin wird aber noch der Sommer dahin gehen.

Grüße aus Düdo

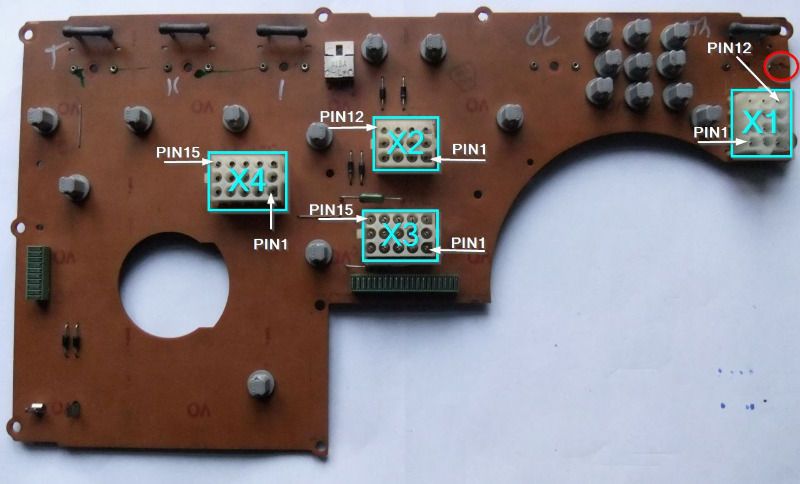

OK, da sich anscheint noch keiner mit dem Thema beschäftigt hat, bin ich den PINs der WKL nachgegangen. Im Stromlaufplan der Reparaturanleitung fehlen die Anschlußbezeichnungen der Stecker, also habe ich diese mit X1 … X4 (siehe Bild) bezeichnet. Dazu habe ich das Kombi zerlegt und das Leiterplattenlayout angeschaut.
Die unbenutzten WKL sind mit Text - BMK => Stecker-PINs aufgelistet:
Zusatzaggregat - H2/24 => X1:8
ABS I - H2/18 => X1:5 & X1:7
ABS II - H2/20 => X2:1 & X2:4
ABS OUT - H2/19 => X2:5 & X2:3
BAT II - H2/30 => X3:4
Bremsnachstellung - H2/12 => X3:3

Hat schon mal jemand die Anzeigefolie für die WKL drucken lassen oder anders Hergestellt, um die ABS Symbole zu ersetzen?
