24V/12V Wandler für "Kommunikationsgerät"

Guten Morgen,

kann mir bitte jemand mitteilen, wo der Wandler sitzen soll und ob das oder die Kabel, die zum Radio gehen
im oder am Rahmen der rechten Tür geführt werden. (am Rahmen sind bei mir nur noch Klebepunkte für Kabelbinder)
Und Wohin geht das Kabel vom Antennenverstärker? (geht bei mir rechts weg)
Ich möchte den dann entfernen.
Eine neue Stromverbindung möchte ich über das freie Kabel vom Funkgerät (8A) nach oben führen.

Gruß
Andreas

Moin,
wenn nichts verbastelt wurde sitzt der Wandler in der Konsole neben dem Radio.
Die + 24V ist in der rechten A- Säule geführt, Farbe rot-schwarz.
Das rote Kabel das nach rechts geht ist die 12V Versorgung zum Antennenverstärker der Scheibenantenne. Der sitzt normalerweise an der A-Säule rechts oben "aufputz".
Ein Funkgerätekabel gibt es nicht. Mit Kommunikationsgerät ist ein Radio gemeint.
Das Kabel ist das rotschwarze, geht an F 11 im Geräteträger.

Moin Klaus,

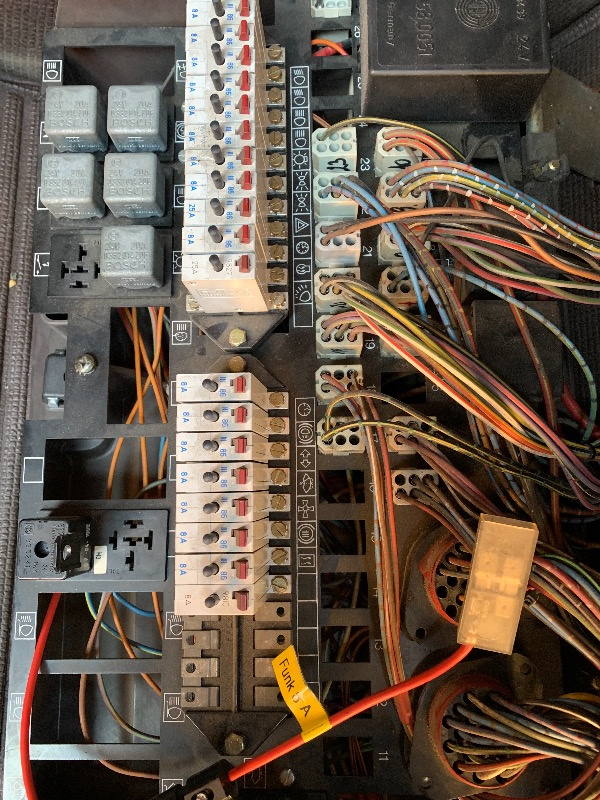

bei mir sieht das so aus:

Das rote Funkkabel ist nicht original. Miss mal die Spannung und schau wo es angeschlossen wurde. Ist das am unteren Bildrand ein Sicherungshalter?
Die 24V zur Konsole/ Radio liegen auf PIN 6 vom Stecker 18 (rotschwarzes Kabel)

Es kommen 24,9 Volt an und es ist von unten im linken schwarzen Kästchen oberhalb der 7 angeschlossen, deswegen wohl auch separat abgesichert.
Oberhalb der alten Radiokonsole kommt auch nichts mehr an, also ist wohl neu verlegen angesagt.
Ist aber auch ok so.

Ach ja, es ist ein Sicherungshalter...

Gruß
Andreas

Hast du Spannung an Pin 6 vom Stecker 18?

Ja, an Pin 6 Stecker 18 liegen auch 24,9 V an.

Dann sollte am rotschwarzen Kabel in der Konsole eigentlich auch Spannung anliegen.
Falls das Kabel noch da ist.

Ja, aber da ist (bisher) leider nichts mehr zu finden.
Sonst müsste ich noch einmal mit einer kleinen Kamera in die Öffnung der Dachverkleidung.

Gruß
Andreas

Die Kabel liegen im Normalfall oberhalb der Frontscheibe in der Dachkante. Viel Erfolg beim suchen.
Alternative zur Kamera ist Himmel lösen und etwas nach unten biegen. Dann kannst du vom Ausschnitt der Dachluke her reinschauen.

Moin,

habe gesucht und leider nichts gefunden. Dachhimmel hatte ich im Bereich der Luke ab.
Ich habe jetzt ein neues Kabel eingezogen und werde es separat über einen eigenen Automaten absichern.
Aufgefallen ist mir allerdings, dass die Dichtlippe der Luke beschädigt ist.
Gibt es da einen Lieferanten?
Danke

Gruß
Andreas

Hallo Andreas,

Der Wandler ist offenbar nicht mehr in allen 12M18 drin. Meiner hatte auch keinen mehr, ich habe ein Markengerät um 50€ gekauft und in der Konsole montiert.

Auf der Suche nach einer neuen Dichtung für die Luke würde ich mit der Dichtung in der Hand zu einem örtlichen Karosseriebauer oder zu einer Lkw-Werkstatt gehen. Die Dichtung ist Meterware. Kauf lieber ein paar cm mehr, denn die Dichtung schrumpft im Lauf der Zeit. Alternativ Querschnitt ermitteln und im Internet bei Dichtungsspezialisten suchen (Stichwort Oldtimerzubehör).

Viel Erfolg und viele Grüße

Jo
