Querschnitt X20 und X21

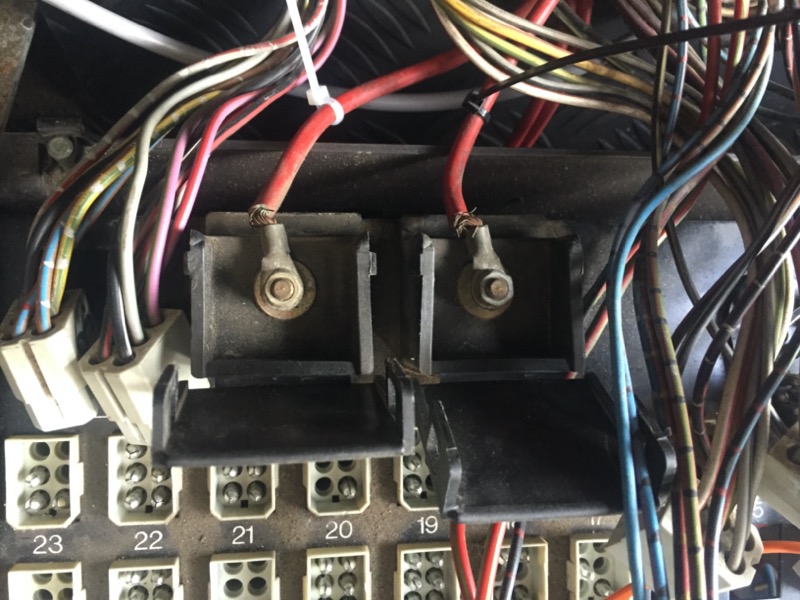

Weiss jemand was die kabel Querschnitt von die zukommende Leitungen and der Elektronik centrale ist ?

Passen da die gelbe AMP's sonst muss ich mir da richtige Schuhe besorgen zur verpressen.

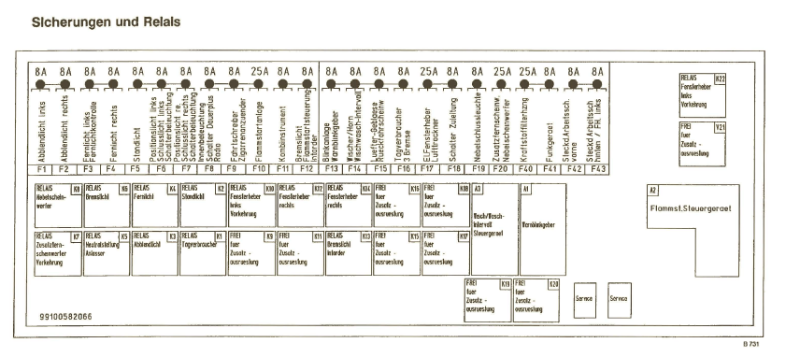

Voici le schema électrique, que c'est ce que vous cherchez

Hallo Bigfoot,

Hast du mehr Informationen wie diese, vielleicht auch in höhere Auflösung ? Ich habe keine weitere information mbz der kabelquerschnit gefunden.


Hello Bigfoot,

Do you have more of this in higher resolution perhaps ? I could not find details of the cable diameter.

-R

Bigfoot schrieb: Voici le schema électrique,

que c'est ce que vous cherchez

Hallo, liebe Steyristi!

Gibt es dieses und ggf. noch mehr Elektroschemata irgendwo in besserer (Lese-)Qualität? In den Dokumenten finde ich sie nicht und wenn ich das Forum durchsuche erscheint auch nichts verwertbares.
Vielleicht hab ich aber auch nur eine Sehschwäche

Viele Grüße und schonmal dankschön,
Roland

Moin,

Sicherungsautomaten und Relais sind auch im Technischen Dienstbehelf Teil 1-4 Seite 72, 73 Gliederungspunkt 2.1.16 Zentralelektrik beschrieben.

Beste Grüße in die Runde

MiCo

Hallo, Micha!
Vielen Dank für den Hinweis. Genau DAS hab ich gesucht.
Sonnige Grüße,
Roland
