Neuaufbau Druckluftbremsanlage ab Lufttrockner 10S23, frage zum VKSV.

Gestern 14:59

#53158

Hallo, meine Frage zum Neuaufbau der Druckluft ist die folgende:
Warum hat der Steyr (10S23) ein Vierkreisschutzventil mit den zusätzlichen Anschlüßen 1.1 u. 1.2?

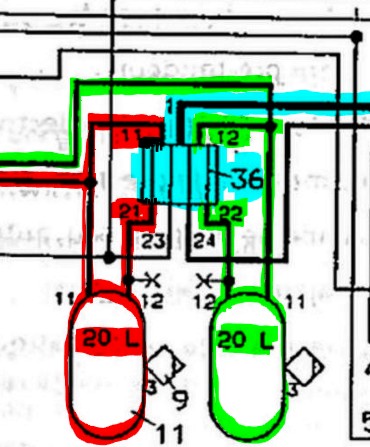

Siehe Bild im Anhang

Ich verstehe den Sinn nicht.

Viele Grüße vom Bodensee Andi

Anhänge:

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Harty
Benutzer
Steyr 12M18
Beiträge: 557
Thanks: 150

Re: Neuaufbau Druckluftbremsanlage ab Lufttrockner 10S23, frage zum VKSV.

Gestern 23:57

#53159

die Anschlüsse 11 und 12 sind die Energiezuflüsse für die Kreise 23 und 24
es gibt intern im VKSV keine Verbindung vom Anschluß 1 zu den Kreisen 23 + 24
