Feder Gaszug an der ESP gesucht

Hallo zusammen,

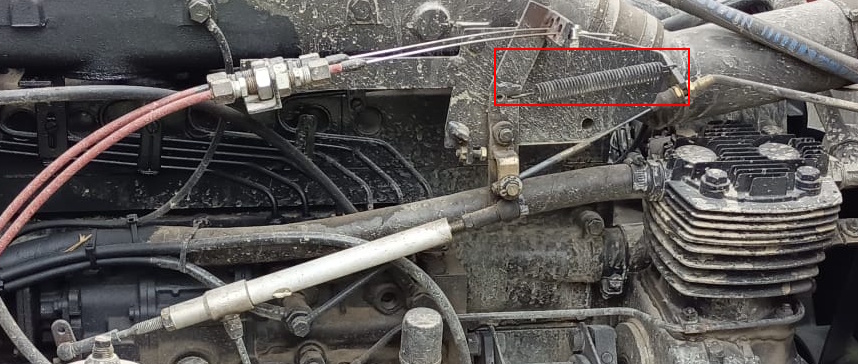

bei der Anfahrt zum Allgäutreffen habe ich die Feder verloren, die im Motorraum zwischen ESP und Gaszug hängt.
Nun bin ich verzweifelt auf der Suche nach Ersatz.
Hat jemand von euch eine Nummer oder die Daten der Orginal Feder bzw noch eine Ersatzfeder rumliegen?
Was ich gemessen habe:
Am vorderen Anschlag ist Sie 130mm lang (Ich vermute die Feder auf dem Bild ist 120mm lang und in Vorspannung)
Sie geht ca bis 180 mm bei Vollgas
und hat in der Stellung auf dem Bild ca 5kg Zugkraft (mit einer Kofferwaage gemessen)

Ich habe schon Federn eingebaut aber die passen entweder von der Länge nicht korrekt oder sind so schwergängig dass das Gas geben zur Qual wird.
Wie immer bei mir geht es um einen zivilen 13S23 aber ich vermute da passt jede Feder von einem zivilen Steyr.

Danke im voraus für die Hilfe
Liebe Grüße
Jörg

Hallo,
Zugfedern gibts als Normteile bei Landmaschinenhändler, z.B: Ökoprofi.com
Ökoprofi
Entscheidend für die Stärke ist der Drahtdurchmesser!
Grüße

Da ich die Feder leider verloren habe kann ich nicht nachmessen wie stark diese war. Ich habe schon auf diversen Internetseiten meine bekannten Parameter (L1 und L2) eingegeben aber da komme ich auf kein Ergebnis dass mich überzeugt.
Ein Länge von 120mm bis 180mm gibt es hier z.b. bei 120mm mit der Anfangskraft von 3N bis 30N und bei 180mm mit der Endkraft von 30N bis 330N .
Ob die gemessenen 5kg Zuglast, was einer Kraft von ca. 50N entsprechen sollten stimmen, weiss ich auch nicht. Da diese Kraft bei 120mm anliegen sollten und die Kraft in Richtung 180mm immer größer wird, würden dann 40kg am Seilzug vom Gaspedal hängen die es zu ziehen gilt.
Die Kraft wurde bei gekippten Fahrerhaus gemessen und somit war der Motor aus. Wie hier der Druckluftzylinder rein spielt, der zwischen Pumpe und Hebel ist, weiß ich nicht.

Hallo Jörg,

bei Indutec oder Optimobil bekommst du sicher eine Feder. Alternativ kannst du es auch in einer Landmaschinenwerkstatt oder bei einem Boschdienst versuchen. Die Federn waren bei den alten Motoren früher Standard und jede Werkstatt hatte sie lagernd.
Du kannst auch mal bei Google suchen. Wenn ich mir die Traktortypen ansehe, für die sie angeboten wird, würde ich spontan sagen, dass sie passen könnte.
Feder zu Gaspedal – OTB Landtechnik Handel

Schöne Grüße Martin

Moin,
ein Blick ins ELDOS hilft manchmal auch.

soweit ich weiß sind die Gasgestänge bei den 612er Motoren gleich, da sollten auch die Federn vom M passen.

Steyr 199100570065, MAN 85.40000-7183

Lt. Lagerliste hat NFA 20 Stück im Regal liegen, sollte dann bei MAN auch greifbar sein.



hallobitte um information ....wer bzw wo istNFA...(..und was bedeutet dann Lagerstand)mfg michael

Moin,
NFA ist eine Nutzfahrzeugwerkstatt in der Schweiz.
Auf deren Seite gibt es eine Lagerliste die regelmäßig aktualisiert wird.
(neueste ist vom 18.12.25)

NFA



Danke Klaus,
habe nun bei NFA bestellt und die Federn sind schon da. Allerdings muss man bei NFA mit hohen Portogebühren rechnen. Bei mir waren es 30€ für 2 Federn.
Grüße Jörg

Die Geschichte geht aber noch weiter.
Gestern habe ich Post von UPS bekommen mit einer Zahlungsaufforderung.
Somit stehen zu Buche:
Federn 2x 12,63€ = Warenwert 25,26€ Netto
UPS Lieferung 35,00 € Netto
Zollgebühren auf die Federn 0€
Einfuhrumsatzsteuer auf die 60,26€ Gesamtkosten = 11,45€ MWST frei
Importtarif UPS 18,68€ brutto
Somit entsteht ein Gesamtbetrag von: 90,39€ das entspricht je Feder 45,2€

Was ich euch sagen will: NFS kann nichts dafür
aber es ist fraglich ob ich jemals wieder etwas in der Schweiz bestellen werde.
Montlingen liegt direkt an der Grenze zu Österreich und es sind ca 300km zu mir. Wenn ich in China bestelle kommt das ganze für ein paar Euro oder sogar für lau, aus Polen, Tschechien oder Rumänien meist um die 10€. Aber die Schweiz übertrifft wieder einmal alle mit 65,13€ Frachtkosten für einen Warenwert von 30€ brutto die in einen festeren Umschlag gepasst hätten.

Also wenn Ihr vorhabt in der Schweiz zu bestellen, macht euch auf höhere Zusatzkosten gefasst.
Habe ich gerade im Inet gefunden "Die schweizerische Post verlangt mindestens 11.50 Franken und höchstens 70 Franken für die Verzollung."
Die Schweiz berechnet die Zollabgaben nach Gewicht. Alles unter 5kg wird meist nicht erhoben, alles darüber kostet.
Beispiel aus Google:
"Eine Sendung mit 10 kg Bruttogewicht und einem Ansatz von 2 CHF/kg (hypothetisch) würde 20 CHF Zoll kosten. Für die genaue Berechnung ist die korrekte Zolltarifnummer entscheidend, da diese den Zollsatz je Kilogramm bestimmt. "

Es wäre für mich wahrscheinlich billiger gewesen wenn Ich mir die Federn, mit dem Steyr auf dem Weg nach Genua, vorort abgeholt hätte.
VG
Jörg

Moin Jörg,
schon ärgerlich das der Versanddienstleister teurer ist als der Teilelieferant.
Die Lagerliste nutze ich um die Verfügbarkeit von Teilen zu sehen, mein MANTIS ist leider nicht für die Anzeige der Verfügbarkeit frei geschaltet.
Erfahrungsgemäß sind die Teile wenn sie in der Lagerliste stehen auch über MAN zu beziehen.
Hatte ich im 2. Halbsatz auch geschrieben.
Andere Möglichkeit wäre Heinz mal um einen Ausflug ins Nachbarland zu bitten, der hat keine 20 km bis zu NFA.
