Excap Luftansaugung

Unter die Doka würde ich dann aber einen Iqoron V14 bauen.
Von den Donaldsons brauchts 2 Stk, lt. Datenblatt kann der max. 6 m³/ min.

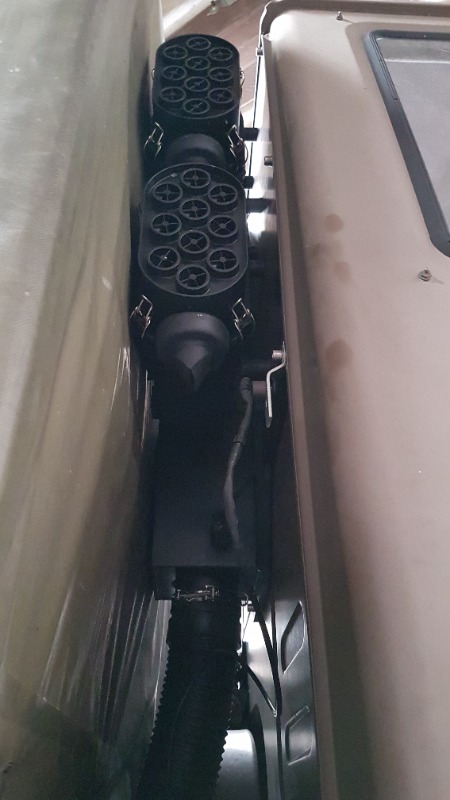

Hallo zusammen, ich habe auch die neue Excap Variante hinter dem Fahrerhaus. Kippen des Fahrerhaus ist kein Problem.
Einen kleinen Nachteil sehe ich bei dieser Variante. Bei geöffnetem Beifahrerfenster sind die Ansauggeräusche schon enorm. Das muss man mögen. Mich stört es bisher nicht. Bin aber auch noch keine langen Touren gefahren.
Grüße Totte

Hallo Totte,

wieviel trägt die Mimik an der Fahrerhausrückwand denn auf? Sprich wie breit sind die Gehäuse?

Gruss

Emanuel

Hallo Emanuel,
kann ich nach meinem Urlaub ausmessen.
Vielleicht reicht ja auch ein Foto, dann kannst du das abschätzen.
Grüße Totte

Ein Iqoron auf dem Dach ist bei geöffneter Dachlucke auch nicht grade die leiseste Ansaugvariante.
Ich habe auch die neue Variante hinter dem Fahrerhaus. Vorher das Originalfiltergehäuse mit zusätzlichem Zyclon über dem Fahrerhaus. Da waren die Ansauggeräusche auch recht deutlich hörbar.

Hallo Emanuel,
ab Regenrinne musst du beim 12M18 mit ca. 18 cm rechnen. Das Filtergehäuse selbst ist 16 cm dick.

KlausU schrieb: Unter die Doka würde ich dann aber einen Iqoron V14 bauen.
Von den Donaldsons brauchts 2 Stk, lt. Datenblatt kann der max. 6 m³/ min.

Es gibt mehere Varianten, ein D100031 Luftfilter PowerCore PSD hat sogar min 18m3 und liegt bei max 25m3 an. Spiele selber mit die Gedanken ein D090101 Luftfilter PowerCore PSD hinten am Dachtrager zu hangen. Dan hab ich platz für ein schone Kiste aufs Dach für Abschleppseil, softschackles usw.

–R

@Klaus
Ich find das Ansauggeräusch auch gar nicht störend. Ist wie Musik in meinen Ohren. Da bin ich aber auch anders. Wer hat schon eine Sounddatei von seinem Boxermotor (T3 mit Subaru) auf seinem Handy und hört sich das im Urlaub an? Ich

@Klaus

Diese sind ein absolutes top product aus die Niederlande und haben kein Geräusch: www.daf.com/nl-nl/over-daf/duurzaamheid/...ektrische-voertuigen :woohoo:

Hallo in die Gemeinde,
vorab möchte ich Euch schon mal meine Bezugsquelle der Luftfilter besorgen. Hier findet Ihr sowohl den Luftfilter von Iqoron Mann Hummel V14 als Dachmontage oder für die Montage hinterm Führerhaus. www.filter-technik.de/luftfilter/mann-hummel/iqoron/?p=3
Die gleiche Firma vertreibt auch ein Produkt vom amerikanischen Anbieter Donaldson. Diesen gibt es auch als Dachmontage oder für die Montage hinterm Führerhaus. Der link wäre www.filter-technik.de/luftfilter/donalds...filter-powercore-psd
Dazu möchte ich sagen, dass ich mit der Firma weder verwandt noch verschwägert bin.
Beide Luftfilter haben eine Austrittsöffnung von 130 mm, diese müsst Ihr früher oder später auf 100 mm reduzieren.
Die Box selber hat eine Größe von 144 x 30 x 15 cm (LxBxT)
Ich hoffe, dass ich Euch damit helfen konnte.
Liebe Grüße Günther

Hallo Günther,
den Link hatte Ruud schon weiter oben genannt.

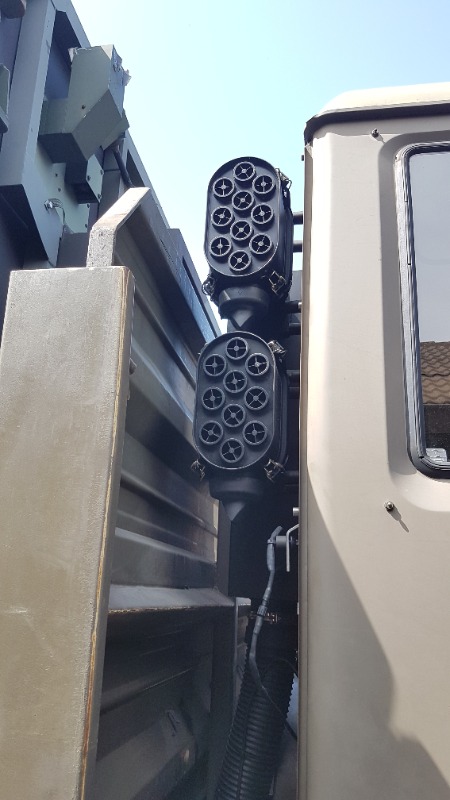

Bei meiner Airbox von Excap sind 2 Donaldson PSD 080070 verbaut. Die haben am Ausgang 89 mm.

@ Ruud und Totte,
ich liebe die Geräusche meines Steyrs, egal ob Ansaug- oder Abgasseitig.
Da kann ich gar nicht genug von kriegen.
